Kollektorkullvert Altech
Isolerade PEM-rör för kollektorsystem och värmepumpsinstallationer

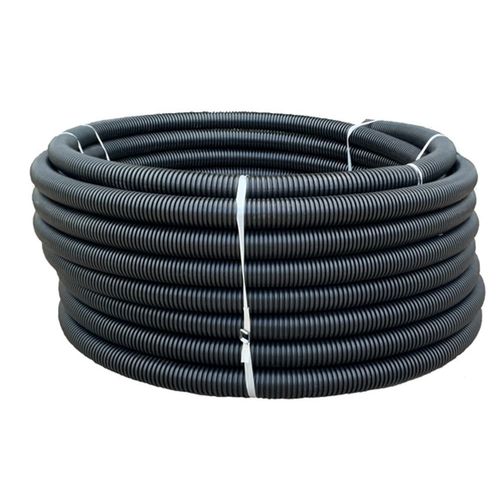

Altech Kollektorkulvert är ett isolerat PEM-rör i PE100 för anslutning av kollektorsystem och värmepumpsanläggningar. Kulverten har tryckklass PN10 och finns med utvändiga rördimensioner från 40 till 63 mm samt leveranslängder på 50 eller 100 m, beroende på variant.
12 685 Kr - 26 298 Kr
Från 12 685 Kr
Normal leveranstid 2-5 arbetsdagar
Kategorier
Varumärke
Har du frågor eller funderingar?
Hör gärna av dig till så hjälper jag till
Har du frågor eller funderingar?
Hör gärna av dig till så hjälper jag till
Beskrivning
Om produkten
Altech Kollektorkulvert är ett isolerat rörsystem i PE100 för anslutning av kollektorer och värmepumpsinstallationer. Produkten kan även beskrivas som isolerade PEM-rör eller isolerad PEM-slang för kollektorsystem.
Produktsortimentet omfattar utvändiga rördimensioner på 40, 45, 50 och 63 mm. Kulverten finns med olika yttermått och levereras i längder på 50 eller 100 m, beroende på vald variant.
Funktioner och praktisk användning
Kollektorkulverten används för att transportera köldbärarvätska mellan kollektorsystemet och värmepumpsanläggningen. Isoleringen minskar oönskad värmeöverföring och hjälper till att skydda installationen längs ledningssträckan.
Rören är tillverkade av PE100 och har tryckklass PN10. Dimension, kulvertens yttermått och leveranslängd ska väljas efter den projekterade anläggningen och anslutningarna i det aktuella kollektorsystemet.
När produkten passar bäst
Produkten passar vid markförlagda anslutningar mellan en energibrunn, kollektor eller samlingsbrunn och en värmepump. Den kan användas när installationen kräver isolerade PEM-rör med ett skyddande yttre kulvertutförande.
Kollektorkulverten ska inte förväxlas med Altechs dubbellindade eller fyrlindade kollektorslangar med påsvetsad returböj. Kulverten är en separat produktkategori och variantens mått ska kontrolleras före beställning.
Snabbfakta
| Produktuppgift | Information |
|---|---|
| Produkt | Altech Kollektorkulvert |
| Produkttyp | Isolerade PEM-rör för kollektorsystem |
| Användningsområde | Kollektor- och värmepumpsinstallationer |
| Material | PE100 |
| Tryckklass | PN10, 10 bar |
| Utvändiga rördimensioner | 40, 45, 50 och 63 mm |
| Angivna yttermått | 63, 75 och 90 mm |
| Leveranslängder | 50 och 100 m, beroende på variant |
| Färg på rör | Svart |
| Rörstandard | EN 12201 |
| BBR | Godkänd enligt angivet produktunderlag |
| Certifikat | SC0177-19 |
Viktiga egenskaper och detaljer
Altech Kollektorkulvert är tillverkad av PE100 och har en angiven tryckklass på PN10. Röret är svart och finns i flera dimensioner för anpassning till olika kollektorsystem.
De dokumenterade varianterna omfattar 40 mm med 63 mm yttermått, 45 mm med 75 mm yttermått, 50 mm med 75 eller 90 mm yttermått samt 63 mm med 90 mm yttermått.
Dokumenterade funktioner och fördelar
Kulvertutförandet samlar kollektorrören i ett isolerat och skyddande system. Det ger en anpassad ledningslösning för sträckan mellan kollektorn och värmepumpsanläggningens övriga komponenter.
PE100 är ett korrosionsbeständigt material som används i trycksatta rörsystem. Rören anges vara tillverkade enligt EN 12201, godkända enligt BBR och kopplade till certifikat SC0177-19.
Installation, innehåll och viktig information
Välj kollektorkulvert efter rördimension, kulvertens yttermått och erforderlig leveranslängd. Kontrollera att den valda varianten passar anslutningarna och kapacitetskraven i den projekterade anläggningen.
Produktsortimentet omfattar dokumenterade kombinationer med 40, 45, 50 och 63 mm rör. Varianten 40 mm finns angiven i både 50 och 100 m, medan övriga dokumenterade varianter anges med 50 m längd.
Rörkopplingar, elektrosvetsdelar och andra anslutningskomponenter ska väljas efter den aktuella PE-dimensionen. Använd komponenter med verifierad kompatibilitet för PE100, PN10 och installationens förutsättningar.
Kulverten ska förläggas och hanteras så att rör, isolering och skyddande ytterdelar inte skadas. Ändarna bör hållas rena och skyddade mot jord, vatten och främmande material under installationen.
Tryckprovning, fyllning och driftsättning ska utföras enligt projektets anvisningar och gällande krav för kollektorsystem. Installationen bör genomföras av en fackmässigt kvalificerad installatör.
Kontrollera artikelnummer och variant före beställning. Underlaget anger flera dimensioner och yttermått, och produkterna ska inte blandas med dubbellindade eller fyrlindade kollektorer med påsvetsad returböj.
Ytterligare information
| Tryck | 10bar |
|---|---|
| Dimension utvändig | 40mm, 45mm, 50mm, 50mm, 63mm |
| Längd | 50Meter (M3), 100Meter (M3) |
| Tjocklek | 63mm, 75mm, 75mm, 90mm, 90mm |
| Material | PE100 |
| Färg rör | Svart |
