PUMPPAKET 4″ 2B-30M PUMP 4WN 1-10
Komplett 4″ brunnspumpspaket för installationer upp till 30 m
Pumppaket 4″ 2B-30M med Pump 4WN 1-10 är avsett för brunnsdjup mellan 0 och 30 m. Paketet innehåller pump med motor enligt NEMA-standard, färdigmonterad backventil, elkabel, 2,3 mm rostfri wire med två wirelås, stripes och vattenfast eltejp. Pumpen drivs med trefas 400 V och har ett maximalt angivet flöde på 25 l/min.
11 875 Kr
11 875 Kr
Normal leveranstid 2-5 arbetsdagar
Kategorier
Varumärke
Har du frågor eller funderingar?
Hör gärna av dig till så hjälper jag till
Har du frågor eller funderingar?
Hör gärna av dig till så hjälper jag till
Beskrivning
Om produkten
Pumppaket 4″ 2B-30M med Pump 4WN 1-10 är ett komplett trefaspaket för brunnar med djup mellan 0 och 30 m. Pumpen är försedd med en motor enligt NEMA-standard och är avsedd för anslutning till trefas 400 V.
Leveransen omfattar pump, motor, färdigmonterad backventil och elkabel. I paketet ingår även 2,3 mm rostfri wire, två wirelås, stripes och vattenfast eltejp.
Funktioner och praktisk användning
Pump 4WN 1-10 har en angiven effekt på 1,1 kW. Det maximala flödet är 25 l/min och det maximala trycket är 7,0 bar enligt produktunderlaget.
Den verkliga kapaciteten bestäms av pumpens arbetspunkt. Brunnens vattennivå, höjdskillnaden till tappstället, rördimensionen, ledningslängden och systemets övriga tryckförluster påverkar tillgängligt flöde och tryck.
Den färdigmonterade backventilen motverkar att vatten rinner tillbaka genom pumpen när den stannar. Den rostfria wiren och wirelåsen är avsedda för pumpens upphängning och säkring i brunnen.
När produkten passar bäst
Pumppaketet passar i brunnar med ett djup på högst 30 m där trefas 400 V finns tillgängligt. Installationen behöver ha ett flödes- och tryckbehov som ligger inom pumpens dokumenterade kapacitetsområde.
Paketet passar när pump, NEMA-motor, backventil, elkabel, säkerhetswire och installationsmaterial ska levereras tillsammans. Anslutningen måste kontrolleras mot tryckledning och övriga komponenter före installation.
Snabbfakta
| Egenskap | Uppgift |
|---|---|
| Modell | PUMPPAKET 4″ 2B-30M PUMP 4WN 1-10 |
| Brunnsdjup | 0–30 m |
| Pumpstorlek | 4″ |
| Effekt | 1,1 kW |
| Fas | Trefas |
| Spänning | 400 V |
| Maxflöde | 25 l/min |
| Maxtryck | 7,0 bar |
| Anslutning | 32/G32, verifiering krävs |
| Backventil | Färdigmonterad |
| Wire | Rostfri, 2,3 mm |
| Skydd | Robota Komplett MT |
Viktiga egenskaper och detaljer
Pumpmotorn anges vara utförd enligt NEMA-standard. Pumpen drivs med trefas 400 V och har en angiven märkeffekt på 1,1 kW.
Det maximala flödet är 25 l/min och det maximala trycket är 7,0 bar. Värdena beskriver pumpens kapacitetsgränser och ska inte betraktas som en gemensam, garanterad arbetspunkt.
Anslutningen anges både som 32 och G32. Den exakta gängtypen och kompatibiliteten med tryckledning, kopplingar och övergångar behöver kontrolleras före beställning.
Dokumenterade funktioner och fördelar
Den färdigmonterade backventilen innebär att denna komponent redan sitter på pumpen vid leverans. Den motverkar återströmning när pumpen stannar och hjälper till att hålla tryckledningen vattenfylld.
Paketet innehåller en 2,3 mm rostfri wire och två wirelås för upphängning och säkring. Stripes och vattenfast eltejp ingår också som installationsmaterial.

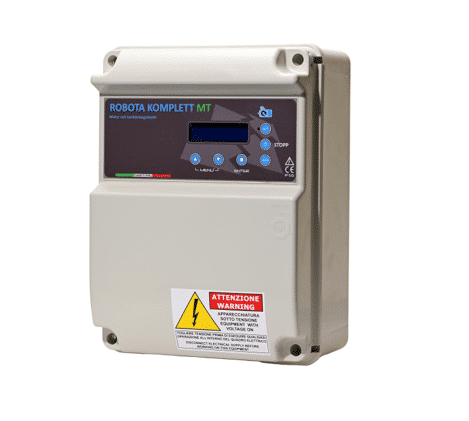

Robota Komplett MT anges som motor- och torrkörningsskydd. Skyddets inställning och inkoppling ska följa den tillhörande dokumentationen och pumpmotorns verifierade märkdata.
Installation, innehåll och viktig information
Pumppaketet är avsett för brunnsdjup mellan 0 och 30 m. Kontrollera brunnens djup, dynamiska vattennivå, tillrinning och erforderliga arbetspunkt innan pumpmodellen installeras.
Leveransen innehåller Pump 4WN 1-10 med NEMA-motor, färdigmonterad backventil och elkabel. Rostfri 2,3 mm wire, två wirelås, stripes och vattenfast eltejp ingår också.
Pumpen kräver trefas 400 V och har en angiven effekt på 1,1 kW. Elinstallation samt inkoppling av motor- och torrkörningsskydd ska utföras enligt gällande elsäkerhetskrav.
Den rostfria wiren ska monteras med wirelåsen och användas för avsedd säkerhetsupphängning. Elkabeln eller tryckledningen ska inte ersätta en korrekt monterad säkerhetswire.
Anslutningen anges som 32 respektive G32 i underlaget. Kontrollera gängtyp, dimension och kompatibilitet med tryckledning och kopplingar före montering.
Strömstyrkan 1,1 A och kabellängden behöver verifieras före publicering och installation. Kontrollera även inställningsområdet för Robota Komplett MT mot pumpmotorns verifierade märkström.
Ytterligare information
| Anslutning Effekt kW Faser Maxflöde l/min Maxtryck Bar Spänning V Strömstyrka A Kabel | 32 |
|---|
