Beskrivning
Om produkten
E.M.S. DX 3 är en serie dränkbara 4-tums djupvattenpumpar för vattenförsörjning från borrade och öppna brunnar. Serien är främst avsedd för vanliga villor, sommarstugor och andra fastigheter med ett måttligt vattenbehov.

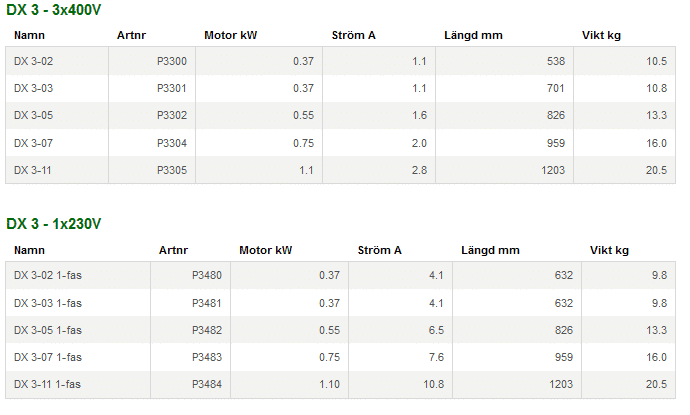

Pumpserien finns för både 1 × 230 V och 3 × 400 V. Tillgängliga motoreffekter är 0,37 kW, 0,55 kW, 0,75 kW och 1,1 kW. Det maximala angivna flödet är 25 l/min.
DX 3 är utrustad med Franklinmotor, inbyggd backventil och R32-anslutning. Modell ska väljas utifrån brunnens kapacitet, dynamiska vattennivå och anläggningens behov av vattenflöde och tryck.
Funktioner och praktisk användning
Pumpen installeras nedsänkt i brunnen och transporterar vatten till fastighetens vatten- och trycksystem. Den kan anslutas till exempelvis hydrofor eller hydropress när anläggningen är korrekt dimensionerad.
Den inbyggda backventilen begränsar återflödet genom pumpen efter stopp. Vid anslutning till en tank ska ytterligare en backventil monteras vid tanken enligt installationsunderlaget.

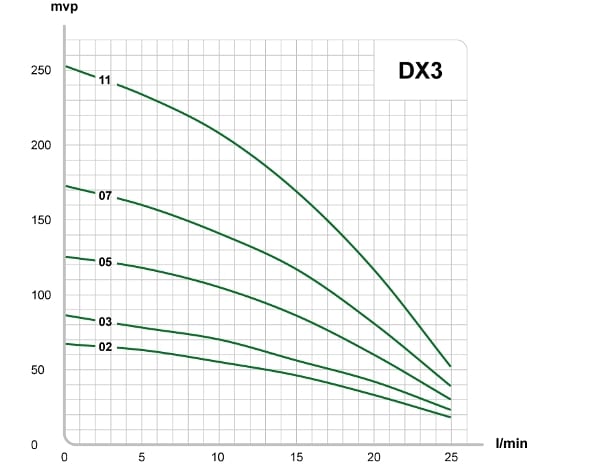

DX 3 finns i flera utföranden för olika brunnsdjup och krav på uppfordringshöjd. Verkligt vattenflöde ska kontrolleras mot pumpkurvan för den valda modellen.
När produkten passar bäst
E.M.S. DX 3 passar vanliga villor och sommarstugor där vattenförbrukningen är måttlig och behovet av omfattande bevattning är begränsat.
Pumpserien kan installeras i borrade brunnar där det finns tillräckligt utrymme för en 4-tumspump. Den kan även användas i öppna brunnar om kraven på placering över botten och vattennivå följs.
Valet mellan 1 × 230 V och 3 × 400 V ska göras utifrån tillgänglig elanslutning och vald pumpvariant. Trefasmodeller kräver ett korrekt dimensionerat och snabbutlösande motorskydd.
Snabbfakta
| Egenskap | Uppgift |
|---|---|
| Varumärke | E.M.S. |
| Produktserie | DX 3 |
| Produkttyp | Dränkbar djupvattenpump |
| Pumpstorlek | 4″ |
| Användningsområde | Villor, sommarstugor och fastigheter med måttligt vattenbehov |
| Spänning | 1 × 230 V eller 3 × 400 V |
| Motoreffekter | 0,37, 0,55, 0,75 och 1,1 kW |
| Maximalt angivet flöde | 25 l/min |
| Angivna maximala uppfordringshöjder | 67, 86, 126, 173 och 253 m |
| Koppling mellan effekt och uppfordringshöjd | VERIFIERING KRÄVS: fyra effekter och fem höjdvärden anges |
| Anslutning | R32 |
| Motor | Franklinmotor |
| Backventil | Inbyggd |
| Minsta avstånd från botten i borrad brunn | 5 m |
| Minsta avstånd från botten i öppen brunn | 0,5 m |
| Vattennivå över pumpens vattenintag | Minst 1 m |
| Torrkörningsskydd | E.M.S. nivåvakt ska monteras vid risk för torrkörning |
| Motorskydd för trefaspump | Snabbutlösande motorskydd krävs |
| Elinstallation | Ska utföras av behörig elinstallatör |
Viktiga egenskaper och detaljer
DX 3-serien finns med motoreffekterna 0,37 kW, 0,55 kW, 0,75 kW och 1,1 kW. Underlaget anger samtidigt maximala uppfordringshöjder på 67, 86, 126, 173 och 253 m.
Eftersom antalet effektnivåer och höjdvärden inte överensstämmer kan respektive uppfordringshöjd inte kopplas säkert till en specifik motorvariant. Modellens exakta uppgifter måste kontrolleras mot produktbladet före publicering och beställning.
Det maximala flödet anges till 25 l/min. Detta är ett maxvärde och det tillgängliga flödet minskar normalt när uppfordringshöjden och systemets tryckmotstånd ökar.
Pumpen har R32-anslutning. Tryckledning och kopplingar ska vara kompatibla med anslutningen och dimensionerade efter vattenflöde, ledningslängd och installationens tryckförluster.
Dokumenterade funktioner och fördelar
DX 3 är anpassad för vattenförsörjning till villor och sommarstugor där vattenbehovet är måttligt. Det gör serien särskilt relevant för hushåll utan omfattande bevattning eller andra stora samtidiga vattenuttag.
Franklinmotorn är en dokumenterad del av pumpens konstruktion. Pumpens livslängd påverkas även av korrekt dimensionering, vattenkvalitet, motorskydd, kabeldimension och antalet starter.
Den inbyggda backventilen begränsar återflödet genom pumpen. Vid tankmontage ska en ytterligare backventil installeras vid tanken enligt det tillhandahållna installationsunderlaget.
Pumpserien finns för både enfas och trefas. Detta ger möjlighet att välja elektriskt utförande efter fastighetens elinstallation, men tillgängliga spänningsalternativ kan variera mellan modellerna.
Installation, innehåll och viktig information
Brunnen ska vara provpumpad och vattnet får inte innehålla sand. Pumpen ska monteras minst 5 m över botten i en borrad brunn och minst 0,5 m över botten i en öppen brunn.
Vattennivån ska alltid ligga minst 1 m över pumpens vattenintag. Om brunnen kan tömmas eller vattennivån varierar kraftigt ska en kompatibel E.M.S. nivåvakt installeras.
Pumpen ska hänga i PEM-slangen och inte i säkerhetsvajern. En rostfri vajer kan användas som extra säkring, medan elkabeln fästs mot stigarröret utan dragbelastning.
Elanslutningen ska utföras av en behörig elinstallatör. Trefaspumpar ska anslutas till ett snabbutlösande motorskydd som dimensioneras och ställs in efter motorns märkström.
Vid igångsättning ska utloppet först strypas till ungefär en tredjedel av full kapacitet. För trefaspumpar ska rotationsriktningen kontrolleras genom att uppmätt vattenmängd jämförs i båda riktningarna.
Pumpen levereras i transportsäkert emballage med en extra dataskylt avsedd för motorskyddet. Kontrollera spänning, effekt, uppfordringshöjd, kabelutförande och leveransinnehåll för den valda modellen.
