Beskrivning

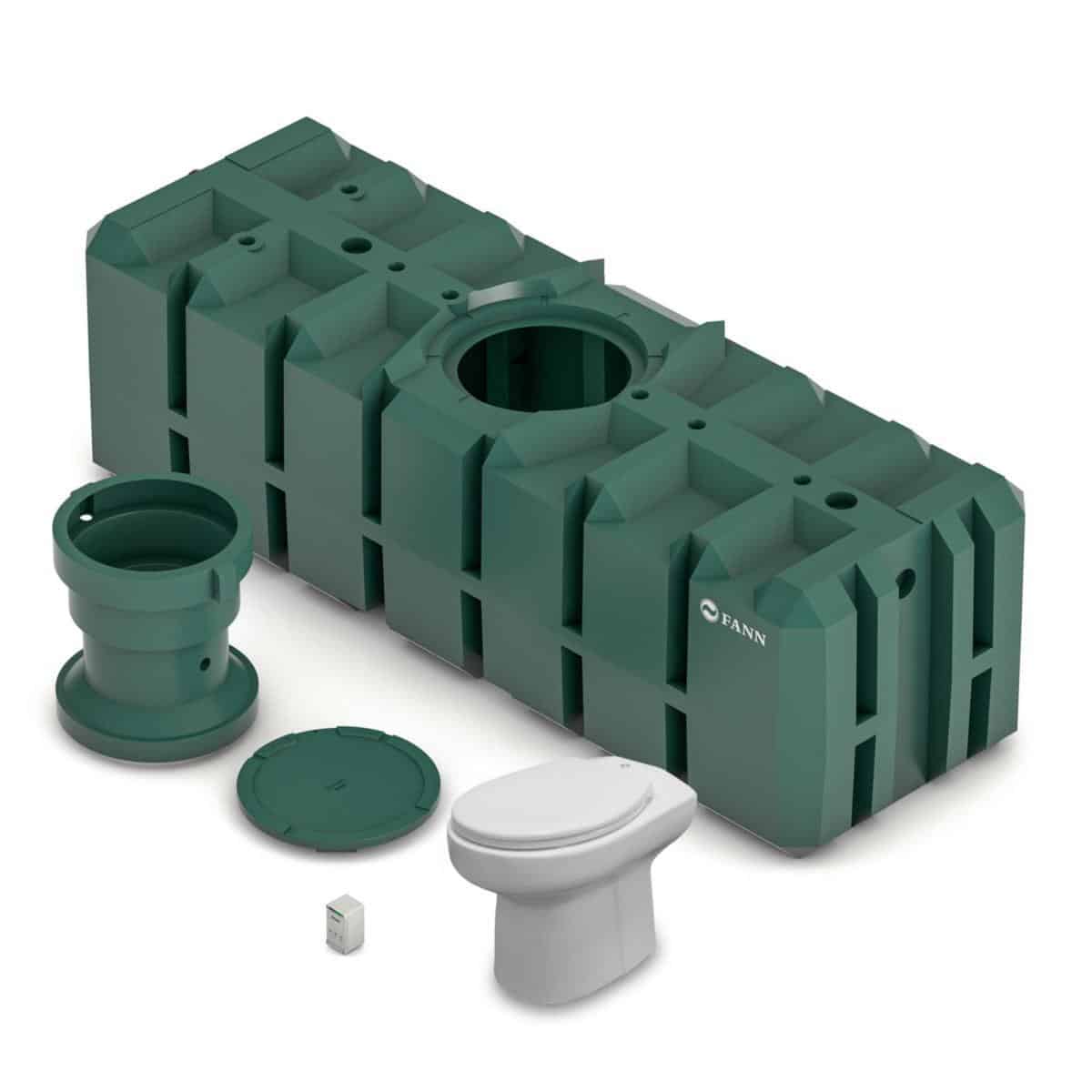

Systemet passar bra i skärgården och andra känsliga och sjö- nära miljöer där vattentoalett ibland varit omöjligt. Systemet är också utvecklat för att vem som helst, helt utan specialkompetens, ska kunna hantera det. Toalettstolen är gjord av stilren porslin och limmas mot golvet. Ett mjukstängade lock med snabbfäste för enkel rengöring medföljer toalettstolen.
Systemet är enkelt att installera och du slipper allt arbete och extrakostnad för sprängning. Toalettstolen monteras inomhus och en 50 mm sugslang dras från toaletten ut till den slutna tanken. Avloppstanken behöver inte grävas ned men kan givetvis även förläggas under marknivå. Om avloppstanken ställs ovan mark skyddas den mot frost genom isolering med jord eller genom att byggas in. Systemet är mer flexibelt än konventionell teknik då avloppstanken kan ligga upp till tre meter högre än toaletten samt på upp till 40 meters avstånd. Sugslangen kan förläggas ytligt men bör täckas med jord. Marken behöver inte vara helt jämn men svackor på sugslangen ska undvikas. Sugslangen är normalt alltid tomt efter spolning om den ligger med självfall. Vid ytlig förläggning bör sugslangen isoleras och förses med värmekabel, vid stark kyla kan is bildas i sugslangen om värmekabel saknas. Systemet bygger ett undertryck i avloppstanken och fungerar helt utan rörliga delar i kontakt med avloppsvatten. Allt är funktionssäkert och lättskött. För en familj på upp till fem personer kan man räkna slamtömning en gång per år för fritidshus eller efter ca 3500 spolningar.

Funktion

Vakuumsystemet bygger på att använda skillnader i lufttryck för att transportera avloppsvatten. Vakuumenheten skapar bara vakuum när det behövs dvs. vid spolning.
Vid spolning startar vakuumenheten som skapar ett under- tryck i tanken. När undertrycket är tillräckligt stort kommer vattenlåset i toalettstolen tömmas och stolens innehåll sugs till tanken.
Vakuumenheten fortsätter att gå i ca 20 sekunder för att led- ningen mellan toalett och tank skall tömmas helt från vatten, vilket även minskar frysrisken i sugledningen.
Efter avslutad tömning stoppar vakuumenheten och vatten fylls på i toalettstolens vattenlås,som hindrar att lukt tränger upp från tanken. Hela tömningscykeln tar ca 1 minut.
FANN Green Toalettsystem har inga mekaniska komponenter som styr tömningen av toaletten. Det är endast det under- tryck vakuumenheten skapar i tanken som reglerar tömningen av toalettstolen.
Mellan toalett och tank används PEM 50 mm slang (brun).
Förläggning av sugledningen skall ske plant utan svackor.
Undvik skarpa böjar på PEM slangen.

• Maximal längd på sugledning är 40 m
• Maximal sughöjd är 3 m
