Beskrivning
Om produkten

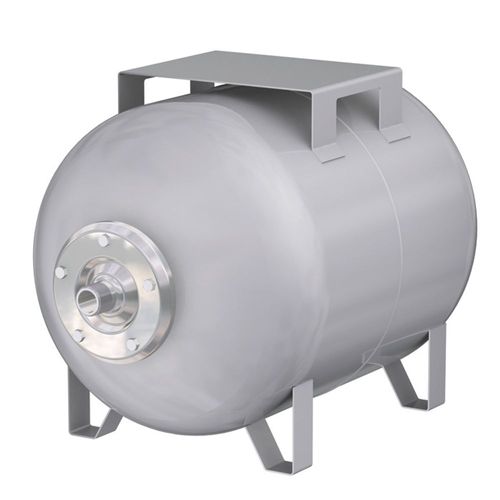

Flamco Airfix P är en liggande hydropress för pumpstyrda vattenanläggningar. Trycktanken är tillverkad av stålplåt och finns med volymerna 24, 60 och 100 liter.
Tanken har en invändig blåsa av butylgummi med angiven livsmedelskvalitet. Produkten är CE-godkänd och dimensionerad för ett högsta arbetstryck på 10 bar.
Funktioner och praktisk användning
Vattnet förvaras i butylgummiblåsan och hålls avskilt från tankens luftvolym. När pumpen fyller tanken expanderar blåsan tills anläggningens inställda stopptryck uppnås.
Den lagrade vattenvolymen gör att vatten kan tappas innan trycket sjunker till pumpens tillslagsnivå. Enligt produktunderlaget ger tanken cirka tre gånger så stor avtappningsmängd som en motsvarande traditionell hydrofor.
När produkten passar bäst
Flamco Airfix P passar vattenanläggningar som behöver en liggande hydropress för tryckhållning och minskat antal pumpstarter. Det horisontella utförandet kan användas när installationsutrymmet är bättre anpassat för en liggande tank.
Rätt tankvolym ska väljas efter pumpens kapacitet, tillslags- och frånslagstryck samt anläggningens vattenförbrukning. Mått och anslutningsdimension varierar mellan de tre storlekarna.
Snabbfakta
| Egenskap | Uppgift |
|---|---|
| Produktnamn | Flamco Airfix P |
| Produkttyp | Hydropress och trycktank |
| Volymer | 24 L, 60 L och 100 L |
| Utförande | Liggande |
| Tankmaterial | Stålplåt |
| Blåsmaterial | Butylgummi av livsmedelskvalitet |
| Förtryck vid leverans | Cirka 2 bar |
| Rekommenderad inställning | Cirka 0,2 bar under pumpens tillslagstryck |
| Högsta arbetstryck | 10 bar |
| Diameter, 24 L | 260 mm |
| Höjd, 24 L | 485 mm |
| Anslutning, 24 L | R20 |
| Diameter, 60 L | 380 mm |
| Höjd, 60 L | 830 mm |
| Anslutning, 60 L | R25 |
| Diameter, 100 L | 460 mm |
| Höjd, 100 L | 880 mm |
| Anslutning, 100 L | R25 |
| Produktmärkning | CE-godkänd enligt produktunderlaget |
Viktiga egenskaper och detaljer
Flamco Airfix P har en liggande tank av stålplåt och en invändig butylgummiblåsa av livsmedelskvalitet. Blåsan separerar vattnet från tankens luftvolym.
Hydropressen levereras med ett förtryck på cirka 2 bar. Lufttrycket ska anpassas efter pumpens tillslagstryck innan anläggningen tas i drift.
Serien omfattar tre tankstorlekar. Varianten på 24 liter har R20-anslutning, medan modellerna på 60 och 100 liter har R25-anslutning.
Dokumenterade funktioner och fördelar
- Liggande hydropress för pump- och vattenanläggningar.
- Trycktank tillverkad av stålplåt.
- Butylgummiblåsa av livsmedelskvalitet.
- Finns med 24, 60 eller 100 liters volym.
- Förtryckt med luft till cirka 2 bar.
- Högsta arbetstryck på 10 bar.
- Cirka tre gånger större avtappningsmängd än motsvarande hydrofor enligt produktunderlaget.
- CE-godkänd enligt produktunderlaget.
Installation, innehåll och viktig information
Hydropressen är avsedd för liggande placering. Installationsplatsen ska vara stabil och ha tillräckligt utrymme för tankens mått, röranslutning och framtida kontroll.
Välj mellan 24, 60 och 100 liter med hänsyn till pumpens kapacitet, vattenförbrukningen och anläggningens tillslags- och frånslagstryck.
Modellen på 24 liter har R20-anslutning. Varianterna på 60 och 100 liter har R25-anslutning, vilket ska kontrolleras mot rörsystemets dimension.
Tanken levereras förtryckt till cirka 2 bar. Vid installation ska förtrycket justeras till ungefär 0,2 bar under pumpens tillslagstryck.
Stäng av pumpen och gör tankens vattensida helt trycklös innan förtrycket mäts eller justeras. Mätning under vattentryck ger inte ett korrekt lufttrycksvärde.
Högsta arbetstryck är 10 bar. Högsta arbetstemperatur, garanti, anslutningarnas gängtyp och övriga installationskrav ska verifieras mot aktuellt produktblad.
