Beskrivning
Om produkten

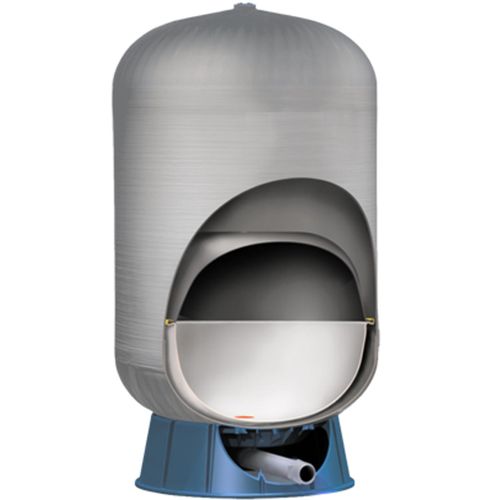

C2 Lite CAD är en serie membranhydroforer i glasfiber för pump- och vattenförsörjningssystem. Serien finns med tankvolymerna 200, 300 och 450 liter.
Tankarna kombinerar ett hölje av glasfiber med en invändig gummiblåsa av livsmedelsgodkänt butylmembran. Den lagrade vattenvolymen hålls därmed avskild från tankens yttre hölje.
Funktioner och praktisk användning
Membranhydroforen lagrar vatten under tryck och bidrar till ett jämnare tryckförlopp mellan pumpens start och stopp. Rätt dimensionerad tank kan även begränsa antalet pumpstarter.
Tankarna levereras med ett förtryck på cirka 1,4 bar. Förtrycket ska kontrolleras och vid behov anpassas till pumpens faktiska starttryck innan vattenanläggningen tas i drift.
När produkten passar bäst
C2 Lite CAD passar pumpstyrda vattenanläggningar som behöver en större membranhydrofor i glasfiber. Valet mellan 200, 300 och 450 liter ska anpassas efter pumpens kapacitet och anläggningens vattenbehov.
Glasfiberkonstruktionen ger en förhållandevis låg tankvikt. Installationsutrymmet behöver samtidigt dimensioneras efter tankens höjd, diameter och belastning när tanken innehåller vatten.
Snabbfakta
| Egenskap | Uppgift |
|---|---|
| Produktnamn | Membranhydrofor C2 Lite CAD |
| Produkttyp | Membranhydrofor och glasfibertank |
| Volymer | 200 L, 300 L och 450 L |
| Material | Glasfiber |
| Membranmaterial | Butyl |
| Membranutförande | Livsmedelsgodkänd gummiblåsa |
| Förtryck | Cirka 1,4 bar |
| Höjd, 200 L | 1 098 mm |
| Höjd, 300 L | 1 644 mm |
| Höjd, 450 L | 1 831 mm |
| Vikt, 200 L | 21 kg |
| Vikt, 300 L | 31 kg |
| Vikt, 450 L | 45 kg |
| Angivna diametrar | 542 mm och 614 mm |
| Angiven anslutningsdimension | 32 |
Viktiga egenskaper och detaljer
C2 Lite CAD har ett yttre hölje av glasfiber och en invändig gummiblåsa av livsmedelsgodkänt butylmembran. Vattnet förvaras inuti membranet i en skyddad miljö.
Serien omfattar tre volymer för större pumpinstallationer. Tankarnas angivna vikt varierar från 21 kg för 200-litersvarianten till 45 kg för 450-litersvarianten.
Tankarna är förtryckta med luft till cirka 1,4 bar. Produktunderlaget beskriver dem även som underhållsfria under de första användningsåren.
Dokumenterade funktioner och fördelar
- Membranhydrofor med hölje av glasfiber.
- Livsmedelsgodkänt membran av butyl.
- Vattnet förvaras skyddat inuti gummiblåsan.
- Finns med 200, 300 eller 450 liters volym.
- Levereras förtryckt till cirka 1,4 bar.
- Angivna höjder från 1 098 till 1 831 mm.
- Angivna tankvikter från 21 till 45 kg.
- Underhållsfri under de första användningsåren enligt produktunderlaget.
Installation, innehåll och viktig information
Välj tankvolym efter pumpens kapacitet, vattenförbrukningen samt anläggningens start- och stopptryck. En korrekt dimensionerad tank bidrar till ett jämnare tryckförlopp och färre pumpstarter.
Tankarna levereras förtryckta till cirka 1,4 bar. Förtrycket ska kontrolleras mot pumpens starttryck innan membranhydroforen ansluts och vattenanläggningen tas i drift.
Stäng av pumpen och gör tankens vattensida helt trycklös innan lufttrycket mäts eller justeras. En mätning medan tanken innehåller trycksatt vatten visar inte det korrekta förtrycket.
Kontrollera installationsutrymmet mot den valda variantens höjd och diameter. Underlaget anger tre höjder men endast två diametrar, vilket innebär att respektive diameter behöver verifieras före beställning.
Anslutningen anges som 32, men underlaget preciserar inte standard eller gängtyp. Kontrollera om den valda modellen har DN32, G32 eller en annan anslutningsbeteckning innan rördelar beställs.
Högsta arbetstryck, temperaturgräns, garantiperiod och produktgodkännanden framgår inte av underlaget. Dessa uppgifter ska kontrolleras mot aktuellt produktblad före dimensionering och installation.
