Beskrivning
Om produkten

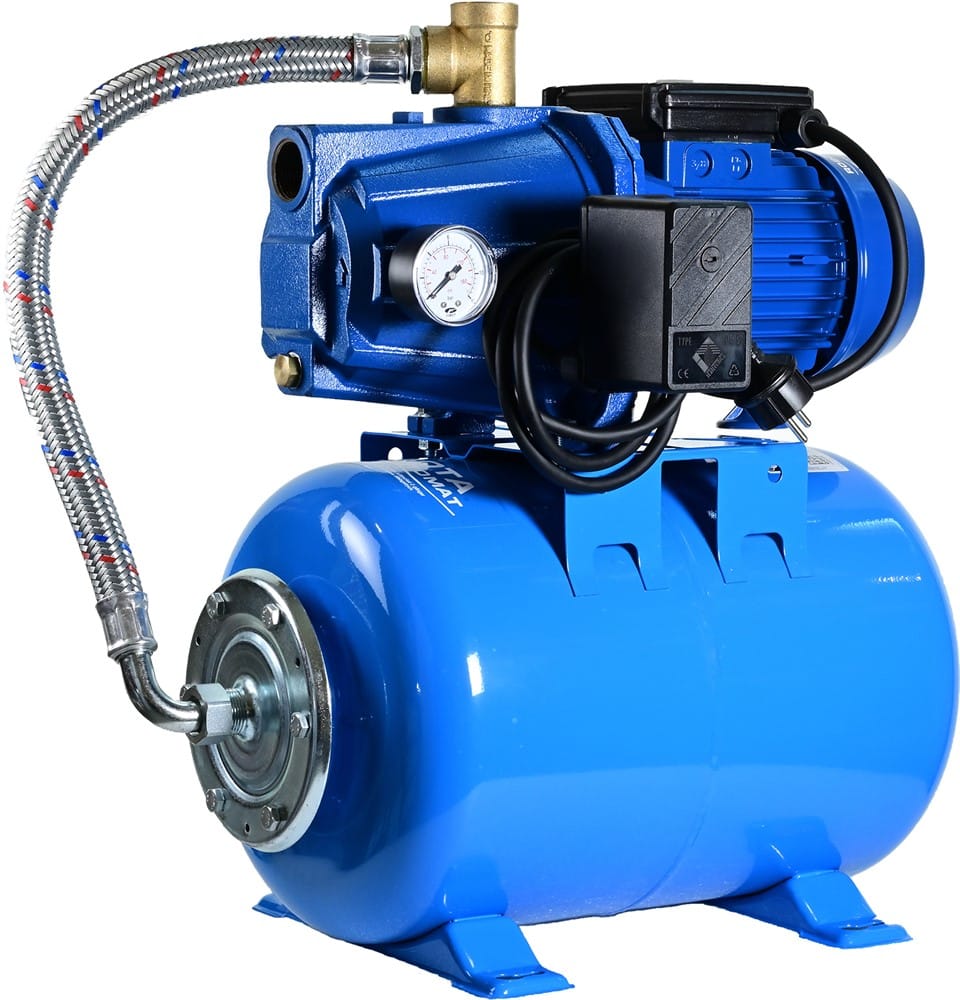

Pumpautomat GJ AGA 100M-230V-25 IE2 är en enfas pumpautomat för vattenförsörjning i exempelvis sommarstugor och hushåll. Pumpen kan även användas för tryckstegring inom de angivna tryckgränserna.
Pumpen är tillverkad i gjutjärn och kombineras med en tryckvattenbehållare på 25 l. Konstruktionen ger en komplett pumpautomat där pump, tryckströmbrytare och behållare samverkar för automatisk start och stopp.
Funktioner och praktisk användning
Tryckströmbrytaren styr pumpens start och stopp utifrån inställda tryck. Det normala angivna arbetsområdet är cirka 2,0–4,0 bar, vilket gör att pumpen arbetar automatiskt när vatten tappas ur systemet.
Pumpautomaten har ett maximalt flöde på 60 l/min och ett angivet maximalt tryck på 5,3 bar. Vid användning för tryckstegring får det sammanlagda trycket i pumpen inte överstiga 8 bar.
När produkten passar bäst
Pumpautomaten passar för vattenförsörjning i sommarstugor och hushåll där vatten behöver pumpas från en brunn eller annan lämplig vattenkälla. Den kan också användas när ett befintligt vattentryck behöver höjas.
Den maximala sughöjden är 8 m, men det praktiskt möjliga sugdjupet påverkas av sugledningens längd och tryckförluster. Vid en lång sugledning måste det möjliga sugdjupet därför minskas.
Snabbfakta
| Egenskap | Uppgift |
|---|---|
| Produkt | Pumpautomat GJ AGA 100M-230V-25 IE2 |
| Anslutning | 25/25 |
| Effekt | 0,75 kW |
| Faser | Enfas |
| Spänning | 230 V |
| Strömstyrka | 5,5 A |
| Maximalt flöde | 60 l/min |
| Maximalt tryck | 5,3 bar |
| Maximalt tryck vid tryckstegring | 8 bar |
| Maximal sughöjd | 8 m |
| Tryckvattenbehållare | 25 l |
| Pumpmaterial | Gjutjärn |
| Normalt start- och stopptryck | Cirka 2,0–4,0 bar |
| Elanslutning | Stickpropp |
Viktiga egenskaper och detaljer
Pumpautomatens gjutjärnspump drivs av en enfasmotor med en effekt på 0,75 kW. Den är avsedd för 230 V och har en angiven strömstyrka på 5,5 A.
Tryckvattenbehållaren har en volym på 25 l. Behållaren samverkar med tryckströmbrytaren och bidrar till att pumpen inte behöver starta direkt vid varje mindre vattenuttag.
Anslutningen anges som 25/25. Kontrollera att rör, kopplingar, ventiler och sugledning har lämpliga dimensioner och är täta innan pumpautomaten startas.
Dokumenterade funktioner och fördelar
Pumpautomaten startar och stoppar automatiskt genom den monterade tryckströmbrytaren. Det gör den lämplig för system där vatten ska vara tillgängligt utan att pumpen behöver manövreras manuellt vid varje vattenuttag.
Det maximala flödet är 60 l/min och det maximala angivna pumptrycket är 5,3 bar. Kapaciteten gör pumpautomaten användbar för vattenförsörjning och tryckstegring inom produktens angivna gränser.
Pumpen kan suga vatten från ett djup på upp till 8 m under lämpliga förhållanden. Sugledningsförluster ska räknas av från sughöjden, vilket innebär att en längre sugledning kan minska det möjliga sugdjupet.
Installation, innehåll och viktig information
Vid den första uppstarten måste både pumphuset och sugledningen fyllas med vatten. Pumpen ska inte startas innan systemet har vattenfyllts och luften har avlägsnats.
Vakuumejektor med artikelnummer 987900 kan användas för att underlätta fyllningen av sugledningen och pumphuset. Vakuumejektorn drivs med tryckluft från en kompressor.
Sugledningen måste vara tät eftersom luftläckage kan försämra pumpens sugförmåga. Ledningens längd och övriga sugledningsförluster ska tas med i beräkningen av det möjliga sugdjupet.
Vid tryckstegring ska det befintliga inkommande trycket räknas tillsammans med pumpens tryck. Det maximala sammanlagda trycket vid tryckstegring får inte överstiga 8 bar.
Tryckströmbrytaren startar och stoppar pumpen vid inställda tryck, normalt cirka 2,0–4,0 bar. Inställningen ska vara anpassad till installationen och systemets tillåtna arbetstryck.
Pumpautomaten levereras med stickpropp och är avsedd för anslutning till ett lämpligt 230 V-uttag. Elanslutningen och installationen ska utföras enligt tillämpliga säkerhetskrav.
