Beskrivning
Om produkten

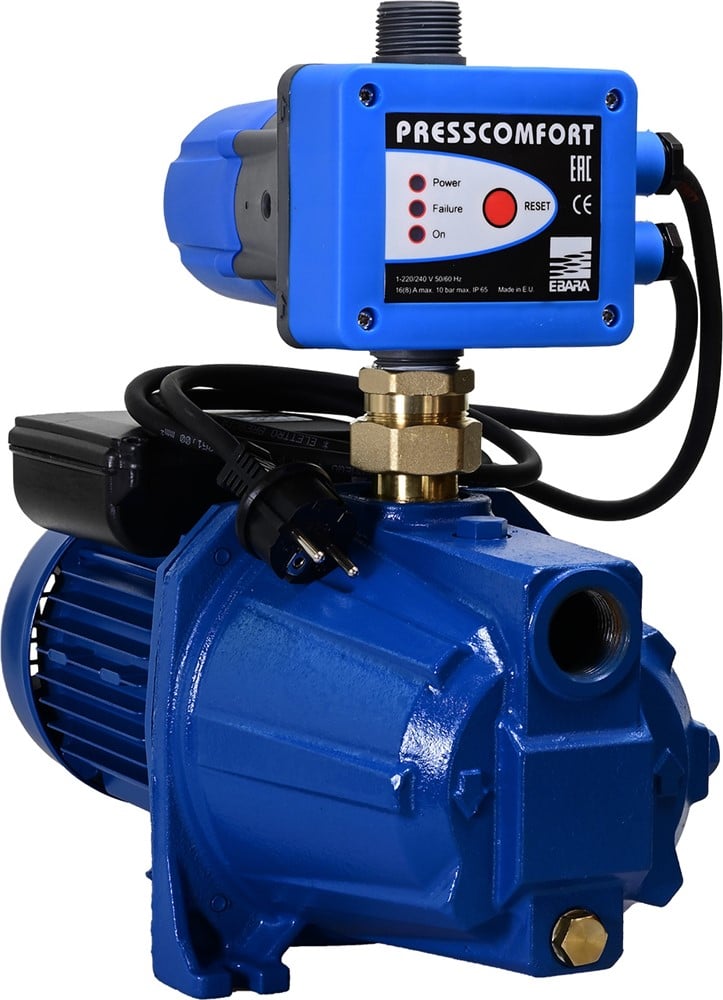

Pumpautomat GJ AGA 100M-230V-PC är en kompakt, enfas pumpautomat för vattenförsörjning och bevattning. Den kan exempelvis användas för sommarstugans vattenförsörjning, som bevattningspump eller i installationer där utrymmet är begränsat.
Pumpautomaten är utrustad med en monterad Presscomfort-enhet, även kallad PC. Enheten styr pumpens start och stopp automatiskt utifrån trycket i systemet och det registrerade vattenflödet.
Funktioner och praktisk användning
När en ansluten vattenkran öppnas och trycket sjunker till det inställda starttrycket startar pumpen automatiskt. Det angivna starttrycket är 1,5–2,0 bar.
Pumpen fortsätter att arbeta så länge vatten strömmar genom Presscomfort-enheten. När kranen stängs bygger pumpen upp sitt tryck och stoppas automatiskt när vattenflödet upphör.
Tryck- och flödesstyrningen innebär att pumpen inte behöver startas eller stoppas manuellt vid normal användning. Den monterade Presscomfort-enheten gör också att ett stort separat tryckkärl inte behövs.
När produkten passar bäst
Pumpautomaten passar för vattenförsörjning i sommarstugor och andra installationer där en kompakt pump med automatisk styrning behövs. Den är även avsedd att användas som bevattningspump.
Konstruktionen är särskilt användbar i trånga utrymmen där det kan vara svårt att installera ett stort traditionellt tryckkärl. Kopplingen mellan pumpen och Presscomfort-enheten gör det möjligt att vrida enheten till en lämplig position.
Snabbfakta
| Egenskap | Uppgift |
|---|---|
| Produkt | Pumpautomat GJ AGA 100M-230V-PC |
| Styrning | Tryck och vattenflöde |
| Styrenhet | Presscomfort, PC |
| Angivet starttryck | 1,5–2,0 bar |
| Anslutning | 25/25 |
| Effekt | 0,75 kW |
| Faser | Enfas |
| Maximalt flöde | 60 l/min |
| Maximalt tryck | 5,3 bar |
| Spänning | 230 V |
| Strömstyrka | 5,5 A |
| Angivna användningsområden | Sommarstuga, bevattning och trånga utrymmen |
Viktiga egenskaper och detaljer
Pumpautomaten har en motoreffekt på 0,75 kW och är avsedd för 230 V enfas. Den angivna strömstyrkan är 5,5 A.
Det maximala flödet är 60 l/min och det angivna maximala trycket är 5,3 bar. Pumpens anslutning anges som 25/25.
Presscomfort-enheten är monterad direkt på pumpen. Kopplingen mellan pumpen och PC-enheten gör att enheten kan vridas till en position som passar installationens utformning.
Dokumenterade funktioner och fördelar
Pumpautomaten styrs av både tryck och vattenflöde. Pumpen startar när en kran öppnas och systemtrycket sjunker till det inställda starttrycket på 1,5–2,0 bar.
När kranen stängs bygger pumpen upp sitt tryck. När flödet genom Presscomfort-enheten upphör stoppas pumpen automatiskt.
Den monterade Presscomfort-enheten minskar behovet av ett stort separat tryckkärl. Det ger en kompakt lösning för vattenförsörjning, bevattning och installationer där tillgängligt utrymme är begränsat.
Installation, innehåll och viktig information
Pumpautomaten levereras med Presscomfort-enheten monterad på pumpen. Kontrollera före installationen att pump, anslutningar och styrning motsvarar förutsättningarna i det aktuella vattensystemet.
Kopplingen mellan pumpen och Presscomfort-enheten gör att PC-enheten kan vridas till önskad position. Placera enheten så att anslutning och framtida kontroll kan utföras utan hinder.
Pumpen startar när systemtrycket sjunker till det inställda starttrycket på 1,5–2,0 bar. Installationen ska därför vara anpassad till pumpens tryckstyrda funktion och angivna maximala tryck.
Pumpautomaten stoppas när vattenflödet genom Presscomfort-enheten upphör. Systemet och anslutna tappställen måste vara täta för att tryck- och flödesstyrningen ska kunna fungera som avsett.
Pumpen är avsedd för 230 V enfas och har en angiven strömstyrka på 5,5 A. Elanslutningen ska utföras enligt tillämpliga säkerhetskrav och vara anpassad för pumpens elektriska data.
Kontrollera pumpens funktion, anslutningar och täthet innan systemet tas i kontinuerlig drift. Pumpen ska användas inom det angivna maximala flödet på 60 l/min och maximala trycket på 5,3 bar.
