Viktiga egenskaper och detaljer

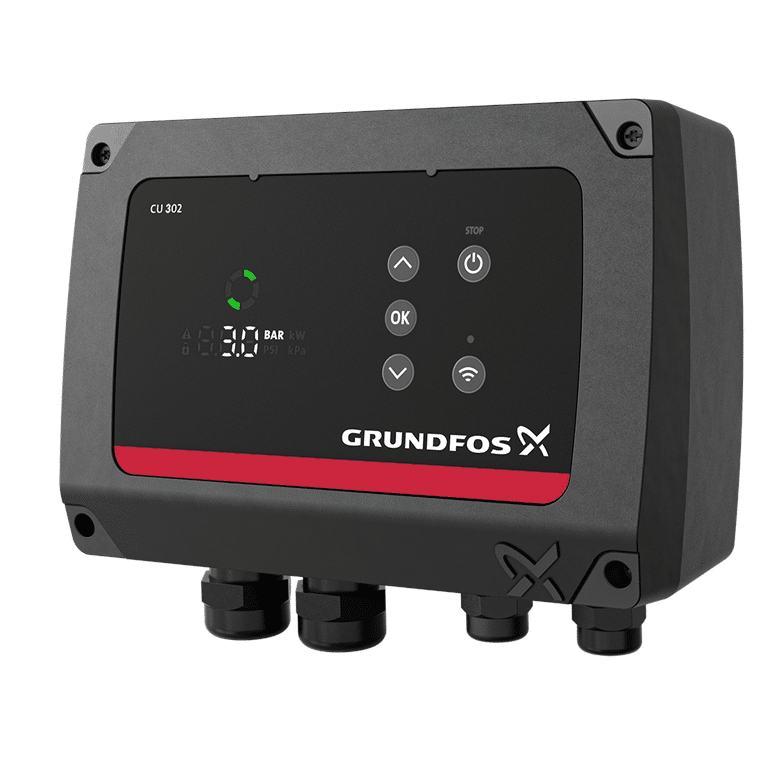

CU302 har en manöverpanel med display, knappar, Grundfos Eye och indikering för driftstatus, anslutning, varningar och larm. På panelen kan användaren bland annat läsa av börvärde, aktuellt tryck, pumpspänning, pumpström och eventuella felkoder.

Styrenheten har två konfigurerbara in- och utgångar. De kan användas med analoga eller digitala signaler beroende på vald applikation. CIO1 används som standard för trycksensorn, medan CIO2 som standard är konfigurerad för pulsflöde.

RS-485-gränssnittet stöder Grundfos GENIbus och kan ställas om till Modbus RTU via Grundfos GO. Det gör det möjligt att ansluta styrenheten till kompatibla externa övervaknings- och styrsystem.

Dokumenterade funktioner och fördelar

CU302 kan visa pumpens varvtal, effekt, spänning, ström och elektroniktemperatur. Driftloggen innehåller bland annat driftstimmar, antal starter och energiförbrukning. Pumpad vattenvolym kan följas när installationen har lämplig flödesmätning.

Styrenheten har dokumenterade skyddsfunktioner för bland annat torrkörning, övertryck, lågt tryck, underspänning, överspänning, motoröverbelastning och blockerad pump. Händelser visas som meddelanden, varningar eller larm på manöverpanelen och i Grundfos GO.

Installationsloggen kan lagra uppgifter om installationsdatum, pumpmodell, pumpdjup, statisk vattennivå, brunnsdjup och brunnskapacitet. Schemaläggningsfunktionen kan användas för att ange tidsperioder då pumpen inte ska vara i drift.

Installation, innehåll och viktig information

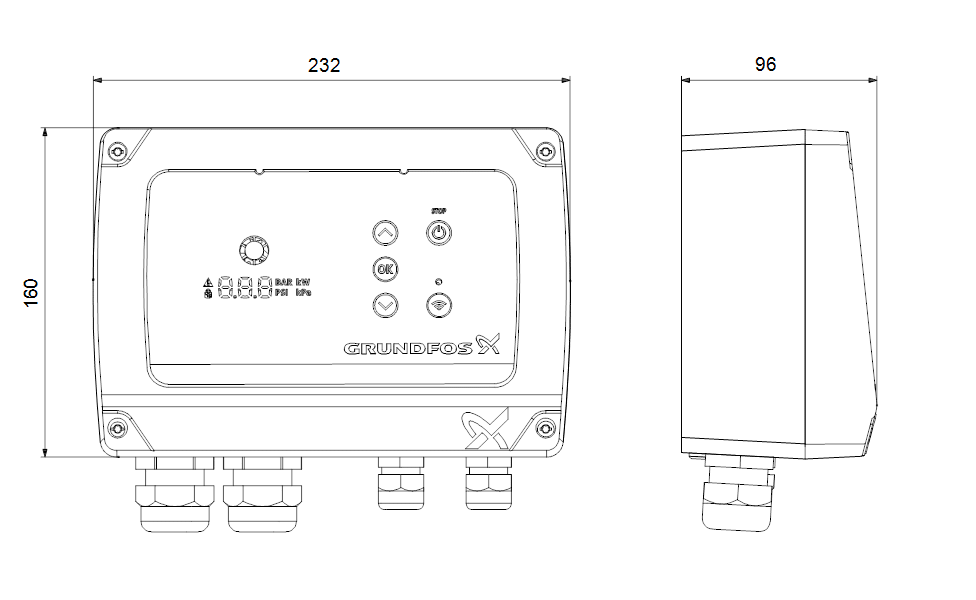

CU302 är avsedd för väggmontering och ska monteras horisontellt på en plan yta med kabelgenomföringarna riktade nedåt. Produkten kan placeras inom- eller utomhus men ska skyddas mot direkt solljus, regn och översvämning.

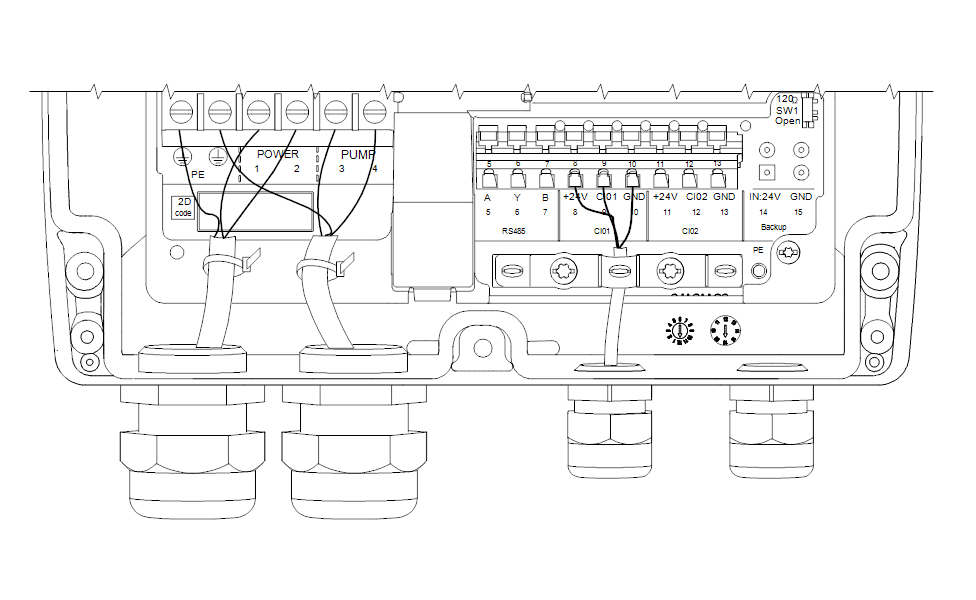

Den elektriska anslutningen ska utföras av behörig elektriker enligt lokala bestämmelser och Grundfos monterings- och driftsinstruktion. Strömförsörjningen ska brytas och säkras mot oavsiktlig återinkoppling innan installations- eller servicearbete påbörjas.

Matningsspänningen är 90–240 VAC vid 50/60 Hz och ingående spänning får inte överstiga 240 VAC. Styrenheten och matningskablarna ska skyddas med lämplig säkring eller kretsbrytare, med högst 16 A nätsäkring.

CU302 kommunicerar med SQE-pumpen genom matningskabeln och den maximala kabellängden mellan styrenhet och pump är 300 m. Installationer med flera enheter måste utföras så att oönskad kommunikation mellan närliggande pumpkablar undviks.

Vid konstanttrycksreglering används normalt en analog trycksensor och en membrantank. Membrantankens förtryck ska anpassas till det inställda systemtrycket, och Grundfos anger 70 procent av tryckinställningen när en tank på 8 liter används.

Förpackningen innehåller styrenhet, snabbguide och tillbehör. Produktens exakta variant, produktnummer, medföljande sensor och övrigt leveransinnehåll ska kontrolleras mot produktens typskylt och återförsäljarens aktuella artikelinformation före installation.
