Beskrivning
Om produkten

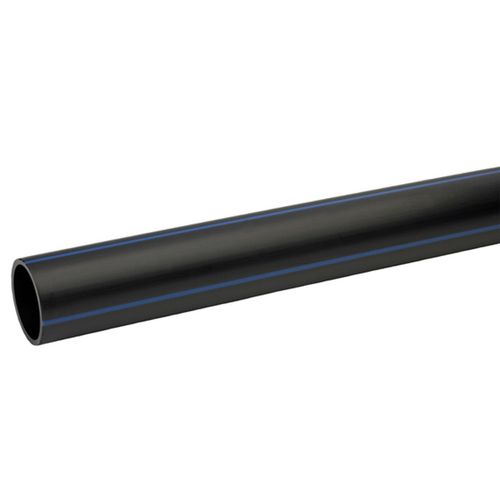

Detta är ett svart PEM-rör tillverkat av PE80 och märkt med blå stripe. Röret anges ha SDR11 och levereras i raka längder om 6 meter. Produktserien omfattar utvändiga dimensioner på 25, 32, 40, 50, 63, 75 och 90 mm.
Angivna godstjocklekar är 2,3, 3,0, 3,7, 4,6, 5,8, 6,8 och 8,2 mm. Dimensionskombinationerna anges som 25 × 2,3 mm, 32 × 3,0 mm, 40 × 3,7 mm, 50 × 4,6 mm, 63 × 5,8 mm, 75 × 6,8 mm och 90 × 8,2 mm.
Funktioner och praktisk användning
Rörets fasta längd på 6 meter ger tydliga förutsättningar för beräkning av materialåtgång, transport och antal skarvar. Sortimentet med flera ytterdiametrar gör det möjligt att välja dimension efter det aktuella rörsystemets projekterade krav.
PE80, SDR-klass, ytterdiameter, godstjocklek och tryckklass måste bedömas tillsammans. Anslutningar och övriga komponenter ska väljas efter den aktuella rörvarianten, inte enbart efter produktfamiljens namn.
När produkten passar bäst
Produkten passar i trycksatta PE-rörsystem där PE80, SDR11, rak längd och den valda dimensionen anges i projektets underlag. Användning i en dricksvatteninstallation bör inte fastställas utan verifierade standarder och godkännanden.
Röret kan väljas i dimensioner från 25 till 90 mm. Rätt variant bestäms av systemets dimensionering, tryckkrav, anslutningsmetod och kompatibiliteten med kopplingar, ventiler och övriga komponenter.
Snabbfakta
| Egenskap | Uppgift |
|---|---|
| Produkttyp | PEM-rör i rak längd |
| Material | PE80 |
| SDR-klass | SDR11 |
| Längd | 6 meter |
| Rörfärg | Svart |
| Stripefärg | Blå |
| Utvändiga dimensioner | 25, 32, 40, 50, 63, 75 och 90 mm |
| Godstjocklekar | 2,3, 3,0, 3,7, 4,6, 5,8, 6,8 och 8,2 mm |
| Angivet tryckklassintervall | PN10–PN16, verifieras per dimension |
| Leveransform | Raka rörlängder |
Viktiga egenskaper och detaljer
De angivna dimensionskombinationerna följer SDR11-serien: 25 × 2,3 mm, 32 × 3,0 mm, 40 × 3,7 mm, 50 × 4,6 mm, 63 × 5,8 mm, 75 × 6,8 mm och 90 × 8,2 mm.
Den blå stripen ger en tydlig visuell märkning längs det svarta röret. Stripefärgen ska inte användas som enda underlag för att avgöra tryckklass, standard eller godkänd användning.
Dokumenterade funktioner och fördelar
Raka längder om 6 meter ger en definierad leveranslängd som underlättar mängdberäkning och planering. Produktserien innehåller flera dimensioner inom samma material- och SDR-klass.
Tydligt angivna ytterdiametrar och godstjocklekar gör det möjligt att identifiera rätt rörvariant. Uppgifterna behöver kompletteras med verifierad tryckklass och eventuella dricksvattengodkännanden före slutligt produktval.
Installation, innehåll och viktig information
Leveransen avser ett svart PE80-rör med blå stripe i rak längd om 6 meter. Kontrollera vald dimension och antal rörlängder innan beställningen slutförs.
Välj ytterdiameter och tillhörande godstjocklek som en fast dimensionskombination. Komponenter får inte väljas enbart efter rörets nominella ytterdiameter.
Kopplingar, ventiler och andra anslutningar ska vara kompatibla med PE80, SDR11 och den aktuella rördimensionen. Systemets projekterade tryckklass måste också kontrolleras.
Installation, sammanfogning och förläggning ska utföras enligt projektets handlingar och anvisningarna för det valda kopplingssystemet. Kontrollera även kraven för den aktuella förläggningen.
Rörändarna bör hållas rena och skyddas mot skador under transport, lagring och installation. Inspektera röret innan det ansluts eller byggs in.
Tryckklass per dimension, dricksvattengodkännande, produktstandard, certifieringar och garanti behöver verifieras före installation. Produkttiteln och de angivna tryckklassvärdena är inte helt samstämmiga.
