Beskrivning
Om produkten

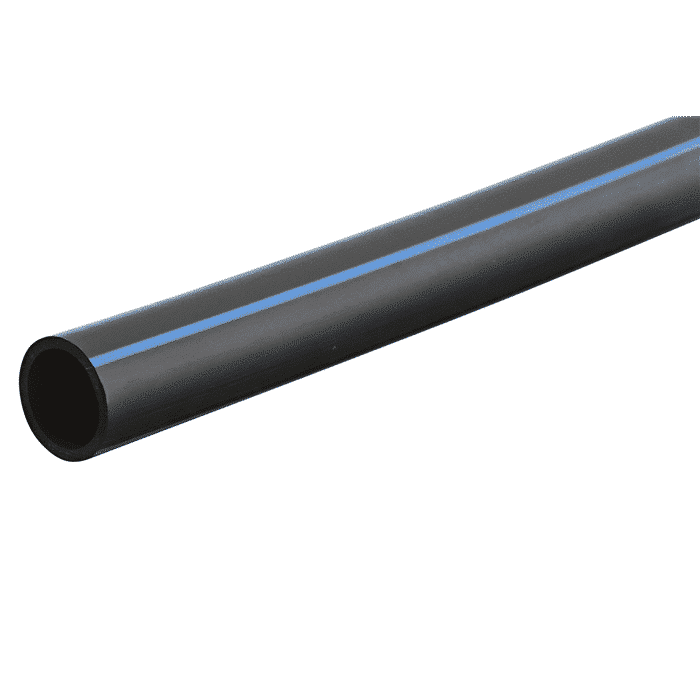

PE-tryckrör PE100 SDR17 PN10 är ett svart tryckrör med blå stripe. Röret är tillverkat av PE100 och levereras i raka längder om 6 m.
Produktserien omfattar flera dimensioner med en utvändig diameter från 110 mm till 315 mm. Godstjockleken varierar beroende på vald rördimension.
Röret har dimensioneringsklass SDR17 och tryckklass PN10. PN10 motsvarar ett nominellt tryck på 10 bar enligt produktens angivna klassificering.
Funktioner och praktisk användning
PE-tryckröret är avsett för trycksatta ledningssystem där projekteringen anger ett PE100-rör med SDR17 och PN10. Rörets exakta användning ska alltid kontrolleras mot projektets krav och tillämpliga installationsanvisningar.
PE100-materialet ger ett tryckrör som kan hanteras och sammanfogas med metoder och komponenter avsedda för den valda PE-dimensionen. Rör, kopplingar, ventiler och övergångar måste ha kompatibla dimensioner och tryckklasser.
Den blå stripen fungerar som en visuell identifiering av röret. Användningsområde ska dock fastställas utifrån produktdokumentation, projektering och lokala krav, inte enbart utifrån rörets färgmarkering.
När produkten passar bäst
Produkten passar när projekteringen anger ett svart PE100-tryckrör med blå stripe, dimensioneringsklass SDR17, tryckklass PN10 och en rak rörlängd på 6 m.
De tillgängliga dimensionerna gör produktserien relevant för ledningsprojekt som kräver utvändiga rördiametrar mellan 110 mm och 315 mm. Rätt dimension och godstjocklek ska väljas för den aktuella installationen.
Röret bör inte ersätta en annan tryckklass, SDR-klass eller materialklass utan att ändringen har kontrollerats och godkänts inom projektet.
Snabbfakta
| Egenskap | Uppgift |
|---|---|
| Produkttyp | PE-tryckrör |
| Material | PE100 |
| Dimensioneringsklass | SDR17 |
| Tryckklass | PN10, nominellt 10 bar |
| Utvändig diameter | 110–315 mm, beroende på variant |
| Godstjocklek | 6,6–18,7 mm, beroende på variant |
| Rörlängd | 6 m |
| Rörfärg | Svart |
| Färg på stripe | Blå |
| Utförande | Rak rörlängd |
Viktiga egenskaper och detaljer
Produktserien finns med utvändig diameter på 110, 125, 160, 180, 200, 225, 250, 280 och 315 mm. Varje diameter har en tillhörande godstjocklek enligt SDR17.
Den aktuella varianten ska väljas utifrån projektets krav på rördiameter, godstjocklek och anslutande komponenter.
Dokumenterade funktioner och fördelar
- PE100-material: tillverkat i den angivna materialklassen PE100.
- Tryckklass PN10: klassificerat för ett nominellt tryck på 10 bar.
- SDR17: samtliga angivna dimensioner tillhör dimensioneringsklass SDR17.
- Blå stripe: det svarta röret har en tydlig blå längsgående färgmarkering.
- Raka rörlängder: produkten levereras i 6 m längd.
- Flera dimensioner: finns med utvändig diameter från 110 mm till 315 mm.
- Variantspecifik godstjocklek: godstjockleken är anpassad efter rördiametern inom SDR17-serien.
Installation, innehåll och viktig information
Rörets dimension ska väljas enligt den aktuella ledningens projektering. Kontrollera utvändig diameter, godstjocklek, SDR-klass och tryckklass före beställning och installation.
Sammanfogning ska göras med komponenter och metoder som är avsedda för PE100 och vald rördimension. Kontrollera att kopplingar, ventiler och övergångar är kompatibla med PN10-systemet.
Rörändarna och rörets yta bör kontrolleras före installation. Rör med skador som kan påverka ledningens funktion eller täthet ska hanteras enligt projektets kvalitetskrav.
Transport, lagring och hantering ska utföras så att röret inte utsätts för skärskador, deformation eller annan skadlig mekanisk belastning. Följ tillämpliga anvisningar för PE-rör.
Ledningen ska installeras, provas och driftsättas enligt projektets handlingar och gällande krav för den aktuella användningen. Tillåtet drifttryck kan påverkas av bland annat temperatur och installationsförhållanden.
Produkten omfattar ett svart PE100-rör med blå stripe i 6 m längd och vald dimension. Kopplingar, ventiler, övergångar och övriga installationsdelar är inte angivna som inkluderade.
