Grundpaket Altech-paket, 4″ 3x400V
Altech 4-tums grundpaket för pumpbyte

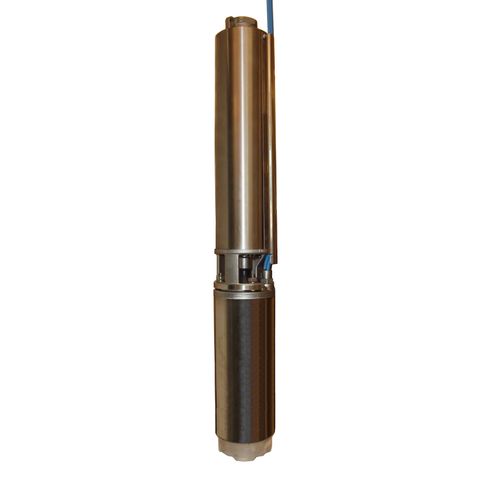

Grundpaket med Altech 4″-pump för 3 × 400 V, avsett för utbyte av vissa äldre ejektorpumpar eller befintliga djupbrunnspumpar. Paketets innehåll varierar beroende på vald variant, bland annat avseende pumptyp, kabellängd, kapacitet och märkström. Pumpen har rörgängad anslutning 1 1/4″, DN32.
10 632 Kr - 18 685 Kr
Från 10 632 Kr
Normal leveranstid 2-5 arbetsdagar
Kategorier
Varumärke
Har du frågor eller funderingar?
Hör gärna av dig till så hjälper jag till
Har du frågor eller funderingar?
Hör gärna av dig till så hjälper jag till
Beskrivning
Om produkten
Grundpaket med Altech 4″-pump för utbyte av vissa äldre ejektorpumpar eller befintliga djupbrunnspumpar. Paketet är avsett för 3-fas 400 V och pumpen har en rörgängad anslutning på 1 1/4″, motsvarande DN32.
Paketets innehåll och tekniska utförande varierar beroende på vald variant. Variationen omfattar pumptyp, kabellängd, pumpkapacitet och märkström. Tillgängliga kabellängder sträcker sig från 20 till 110 meter.
Funktioner och praktisk användning
Paketet samlar de grundläggande komponenterna som behövs vid byte av pump. Varje variant innehåller Altech-pump enligt vald specifikation, kabel i anpassad längd, krympskarvsats, eltejp, motorskyddsbrytare med låsbart vred samt wire med två wirelås.
Kapaciteten varierar mellan paketvarianterna. De angivna värdena sträcker sig från 10 till 30 l/min vid 3 bar och från 18 till 36 l/min vid 1,5 bar. Rätt variant ska väljas med hänsyn till installationens djup, önskat flöde och arbetstryck.
När produkten passar bäst
Altech-paketet passar vid byte av en befintlig djupbrunnspump i en anläggning med 3 × 400 V. Det kan även vara lämpligt när vissa äldre ejektorpumpar ska ersättas, förutsatt att brunnen, röranslutningen och den övriga installationen är kompatibla.
Valet av variant ska baseras på nödvändig kabellängd och pumpens kapacitet vid den aktuella driftpunkten. Kontrollera även pumpens märkström och att anslutningen på 1 1/4″, DN32, passar den befintliga installationen.
Snabbfakta
| Produktfakta | Uppgift |
|---|---|
| Produkttyp | Grundpaket med 4″ djupbrunnspump |
| Varumärke | Altech |
| Användningsområde | Utbyte av vissa ejektorpumpar eller befintliga djupbrunnspumpar |
| Pumpdiameter | 4″ |
| Fas | 3-fas |
| Spänning | 400 V |
| Anslutning | Rörgänga 1 1/4″, DN32 |
| Angivna pumptyper | 10-9, 10-12, 10-17 och 10-22 |
| Kabellängd | 20–110 meter, beroende på vald variant |
| Kapacitet vid 3 bar | 10–30 l/min enligt angivna variantvärden |
| Kapacitet vid 1,5 bar | 18–36 l/min enligt angivna variantvärden |
| Märkström | 1,7–4,0 A enligt angivna variantvärden |
| Kabelskarv | Krympskarvsats och eltejp ingår |
| Motorskydd | Motorskyddsbrytare med låsbart vred |
| Säkerhetswire | Wire inklusive två wirelås |
| Variation | Pumptyp, kabellängd, kapacitet och märkström varierar |
Viktiga egenskaper och detaljer
Samtliga paket är avsedda för 3-fas 400 V. Pumpen har en rörgängad anslutning på 1 1/4″, DN32. I produktunderlaget anges pumptyperna 10-9, 10-12, 10-17 och 10-22.
Kabellängderna anges till 20, 30, 40, 50, 60, 70, 80, 90, 100 och 110 meter. Underlaget innehåller två poster med 80 meters kabel, vilket innebär att flera pumpvarianter kan förekomma med samma kabellängd.
Dokumenterade funktioner och fördelar
Den anpassade kabellängden gör att paketet kan väljas efter installationsförutsättningarna. Krympskarvsats och eltejp ingår för anslutningen av pumpkabeln.
Motorskyddsbrytaren har låsbart vred och ska anpassas efter pumpmotorns märkström. Wire och två wirelås ingår för att säkra pumpen i brunnen.
Installation, innehåll och viktig information
Paketets innehåll varierar mellan alternativen. Vald variant styr vilken Altech-pump, kabellängd, kapacitet och märkström som levereras.
Kabeln levereras i anpassad längd. Angivna alternativ omfattar 20, 30, 40, 50, 60, 70, 80, 90, 100 och 110 meter.
Kapaciteten varierar beroende på variant och arbetstryck. Underlaget anger 10–30 l/min vid 3 bar och 18–36 l/min vid 1,5 bar.
Krympskarvsats, eltejp, motorskyddsbrytare med låsbart vred samt wire med två wirelås ingår i paketet. Övriga installationsdelar anges inte som inkluderade.
Pumpanslutningen är rörgängad 1 1/4″, DN32. Kontrollera att befintliga ledningar, kopplingar och övergångar är kompatibla före installation.
Installationen kräver 3-fas 400 V. Elanslutning, kabelskarvning och inställning av motorskydd ska utföras enligt gällande krav och anpassas efter vald pumps märkström.
Ytterligare information
| Kapacitet vid 3 bar | 10l/min, 13l/min, 15l/min, 17l/min, 18l/min, 20l/min, 22l/min, 23l/min, 25l/min, 30l/min, – |
|---|---|
| Kabellängd | 20Meter (M3), 30Meter (M3), 40Meter (M3), 50Meter (M3), 60Meter (M3), 70Meter (M3), 80Meter (M3), 80Meter (M3), 90Meter (M3), 100Meter (M3), 110Meter (M3) |
| Typ | 10-22, 10-9, 10-9, 10-9, 10-12, 10-17, 10-17, 10-17 |
| Kapacitet vid 1,5 bar | 18l/min, 22l/min, 25l/min, 25l/min, 27l/min, 28l/min, 30l/min, 30l/min, 31l/min, 33l/min, 36l/min |
| Fas | 3 |
| Märkström | 4,0A, 1,7A, 1,7A, 1,7A, 2,2A, 3,0A, 3,0A, 3,0A |
| Spänning | 400V |
