Beskrivning
Om produkten

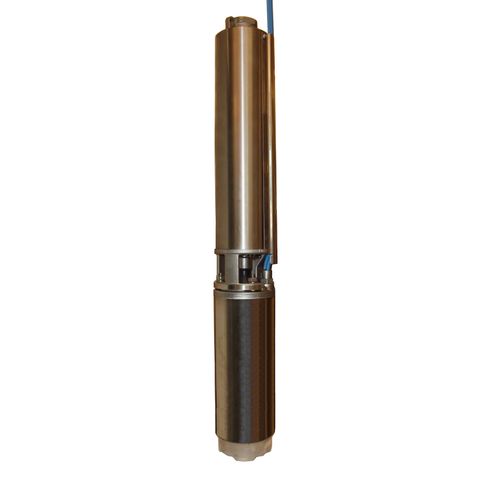

Altech Djupbrunnspump är en serie dränkbara 4-tumspumpar för uppfordring och distribution av vatten från borrade brunnar. Serien kan användas i djupborrade dricksvattenbrunnar, öppna värmepumpsystem och bevattningsanläggningar.
Pumparna är avsedda för trefasanslutning med 3 × 400 V och finns i fyra storlekar. De angivna motoreffekterna är 0,55, 0,75, 1,1 och 1,5 kW.
Pumphöljet anges vara tillverkat i rostfritt stål. Pumpserien har tryckanslutning G32 och är byggd och kontrollerad i Sverige.
Funktioner och praktisk användning
Pumpen installeras nedsänkt i ett kompatibelt borrhål och transporterar vatten till ett anslutet vattenförsörjnings-, värmepumps- eller bevattningssystem.
De fyra pumpstorlekarna har olika motoreffekt, maximalt tryck, totalhöjd och angivet maximalt djup. Rätt utförande ska väljas efter brunnens kapacitet, dynamiska vattennivå och anläggningens krav på flöde och tryck.
De angivna trycknivåerna är 6,8, 9,4, 13,5 och 18,7 bar. Angivet maximalt djup varierar mellan 40 och 150 m beroende på pumpvariant.
När produkten passar bäst
Altech 4″ passar vattenanläggningar där vatten ska pumpas från en djupborrad brunn och en trefasdriven pump med G32-anslutning kan användas.
Pumpserien kan även användas i öppna värmepumpsystem och för bevattning när den valda modellens kapacitet motsvarar systemets krav.
Produkten är inte ett komplett pumppaket. Kabel, motorskydd, upphängning, tryckstyrning och andra installationskomponenter behöver därför kontrolleras och väljas separat.
Snabbfakta
| Egenskap | Uppgift |
|---|---|
| Varumärke | Altech |
| Produkttyp | Dränkbar djupbrunnspump |
| Pumpstorlek | 4″ |
| Användningsområden | Dricksvattenbrunnar, öppna värmepumpsystem och bevattning |
| Faser | 3-fas |
| Spänning | 3 × 400 V |
| Antal storlekar | Fyra |
| Motoreffekter | 0,55, 0,75, 1,1 och 1,5 kW |
| Angivna maximala tryck | 6,8, 9,4, 13,5 och 18,7 bar |
| Angivna maximala djup | 40, 60, 100 och 150 m |
| Totalhöjd | 731, 802, 926 eller 1 124 mm |
| Tryckanslutning | G32 |
| Material | Rostfritt stål |
| Tillverkning och kontroll | Byggd och kontrollerad i Sverige |
| Komplett pumppaket | Nej |
Viktiga egenskaper och detaljer
Serien omfattar fyra pumpstorlekar med motoreffekterna 0,55, 0,75, 1,1 och 1,5 kW. De angivna maximala trycken är 6,8, 9,4, 13,5 och 18,7 bar.
De angivna maximala djupen är 40, 60, 100 och 150 m. Värdena är variantberoende och ska kontrolleras mot pumpkurvan för den valda modellen.
Pumpens totala höjd varierar mellan 731 och 1 124 mm. Borrhålets diameter, djup, rakhet och fria passage måste därför kontrolleras mot den valda pumpvariantens mått.
Tryckanslutningen är G32. Tryckledning och kopplingar ska vara kompatibla med anslutningen och dimensionerade efter pumpens arbetspunkt.
Dokumenterade funktioner och fördelar
Konstruktionen i rostfritt stål är anpassad för nedsänkt drift. Underlaget specificerar inte stålkvaliteten eller materialet i pumpens samtliga komponenter.
De fyra effektstorlekarna gör det möjligt att välja pump efter brunnens djup och vattenanläggningens tryckbehov. Modellvalet ska alltid baseras på pumpkurvan och installationens verkliga driftpunkt.
Pumpen är byggd och kontrollerad i Sverige. Formuleringen innebär inte automatiskt att samtliga komponenter är tillverkade i Sverige.
Trefasdriften är avsedd för installationer med tillgång till 3 × 400 V. Elektrisk skyddsutrustning och kabeldimensionering ska anpassas efter den valda modellens märkdata.
Installation, innehåll och viktig information
Pumpen ska installeras nedsänkt i ett kompatibelt borrhål. Borrhålets invändiga diameter, rakhet, djup och fria passage ska kontrolleras mot pumpens fullständiga installationsmått.
Rätt pumpstorlek ska väljas efter brunnens provpumpningsresultat, dynamiska vattennivå och önskade vattenuttag. Total uppfordringshöjd och systemets tryckförluster ska ingå i dimensioneringen.
Pumpserien kräver en trefasanslutning på 3 × 400 V. Elanslutning, skyddsjordning, kabeldimensionering och driftsättning ska följa pumpens märkdata och gällande installationskrav.
Tryckanslutningen är G32 och ska kombineras med kompatibla kopplingar och tryckledningar. Rörsystemet ska dimensioneras efter den valda pumpens flöde, tryck och installationens ledningslängd.
Produkten anges inte vara ett komplett pumppaket. Kontrollera därför om motorkabel, kabelskarv, backventil, motorskydd, upphängning och tryckstyrning behöver beställas separat.
Maximalt tryck och angivet maximalt djup varierar mellan storlekarna. Kontrollera exakt pumpvariant, pumpkurva, elektriska data, mått och leveransinnehåll före beställning.
