Viktiga egenskaper och detaljer

Komponenterna är sammansatta för att förenkla installationen av en Grundfos SP-pump i en borrad brunn. Borrtopp för 125, 139, 168 eller 194 mm ingår och väljs efter brunnens dimension.

Pumpens märkström varierar med modell och anges till 2,2 A för SP2A-13, 2,3 A för SP2A-18, 3,4 A för SP2A-23 och 4,2 A för SP2A-28 enligt det tillhandahållna produktunderlaget.

Dokumenterade funktioner och fördelar

Den anpassade kabellängden minskar behovet av kompletterande kabel vid installation på valt pumpdjup. Den delbara GF-skarvkopplingen används tillsammans med den medföljande eltejpen för kabelskarven.

Trycktankens rördelssats innehåller komponenter för övervakning, tryckstyrning, avstängning och säkerhet. Paketet omfattar manometer, tryckströmbrytare, kulventil G25 och säkerhetsventil.

Installation, innehåll och viktig information

Paketet ska väljas efter det verkliga pumpdjupet. Pumpmodell, kabellängd, märkström och kapacitet varierar mellan de olika djupvarianterna.

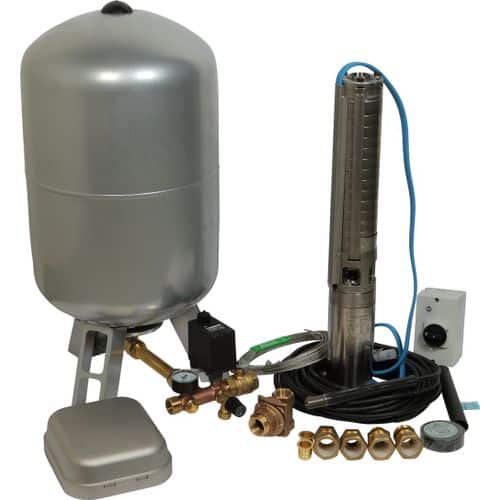

Grundfos SP-pump, anpassad kabel, delbar GF-skarvkoppling och eltejp ingår. Paketet innehåller även wire och två wirelås för pumpinstallationen.

Borrtopp finns för brunnsdimensionerna 125, 139, 168 och 194 mm. Kontrollera brunnens dimension innan rätt borrtopp väljs.

Fyra plaströrskopplingar med stödhylsor för PEM 32 ingår tillsammans med en enkeladapter G25. Själva PEM-slangen ingår inte och behöver beställas separat.

Den vertikala trycktanken rymmer 60 liter och är tillverkad i plåt. Komplett rördelssats med manometer, tryckströmbrytare, kulventil G25 och säkerhetsventil medföljer.

Installationen är avsedd för 3-fas 400 V och omfattar en motorskyddsbrytare med låsbart vred. Elanslutning, motorskydd och inställningar ska utföras och kontrolleras enligt gällande krav.
