Komplett Grundfos SQE 3″-paket med glasfiberarmerad tank
Grundfos SQE-paket för komplett brunnsinstallation

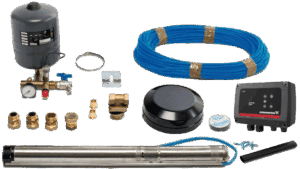

Komplett pumppaket för nyborrad brunn med en 3-tums Grundfos SQE-pump, anpassad elkabel och en vertikal trycktank på 60 liter i glasfiberarmerad plast. Paketet innehåller även borrtopp, enkeladapter, kopplingar för PEM 32-slang och en komplett rördelssats till trycktanken. PEM-slang ingår inte.
23 565 Kr - 34 511 Kr
Från 23 565 Kr
Normal leveranstid 2-5 arbetsdagar
Kategorier
Varumärke
Har du frågor eller funderingar?
Hör gärna av dig till så hjälper jag till
Har du frågor eller funderingar?
Hör gärna av dig till så hjälper jag till
Beskrivning
Om produkten
Det kompletta Grundfos SQE 3-tumspaketet är framtaget för installation i en nyborrad vattenbrunn. Paketets stomme är en kompakt SQE-djupbrunnspump för 1-fasanslutning, kombinerad med anpassad kabel, borrtopp, anslutningsdelar och en vertikal trycktank på 60 liter.
Paketet kan väljas för pumpdjup från 20 till 100 m. Tillgängliga pumpmodeller är SQE 1-110, SQE 2-55, SQE 2-70, SQE 2-85 och SQE 2-100.
PEM-slangen ingår inte. Paketet innehåller däremot fyra plaströrskopplingar med stödhylsor för PEM 32-slang.
Funktioner och praktisk användning
Paketet används för att bygga upp vattenförsörjningen från en borrad brunn. SQE-pumpen monteras i brunnen och ansluts till en separat införskaffad PEM 32-slang, som leder vattnet till trycktanken och fastighetens vatteninstallation.
Enligt produktunderlaget gör SQE-pumpens låga vikt att någon separat wire inte behövs. Pumpen hänger i PEM-slangen, som tillsammans med anslutningarna måste dimensioneras och monteras korrekt.
Den vertikala trycktanken rymmer 60 liter och är tillverkad av glasfiberarmerad plast. Till tanken medföljer manometer, tryckströmbrytare, kulventil G25 och säkerhetsventil.
När produkten passar bäst
Paketet passar framför allt vid installation i en nyborrad brunn där pump, kabel, borrtopp, trycktank och huvudsakliga anslutningsdelar ska beställas tillsammans.
De valbara pumpdjupen från 20 till 100 m gör att paketet kan anpassas till flera olika brunnsinstallationer. Vald kabellängd ska motsvara paketets specificerade pumpdjup.
Rätt SQE-modell ska väljas utifrån brunnens vattennivå, tillrinning, önskat flöde, arbetstryck, vertikal lyfthöjd och tryckförluster i installationen.
Snabbfakta
| Egenskap | Uppgift |
|---|---|
| Pumpserie | Grundfos SQE |
| Produkttyp | Komplett 3-tums pumppaket |
| Fas | 1-fas |
| Pumpdjup | 20–100 m |
| Trycktank | 60 liter, vertikal |
| Tankmaterial | Glasfiberarmerad plast |
| PEM-anslutning | PEM 32 |
| Borrtopp | 125, 139, 168 eller 194 mm |
| PEM-slang | Ingår inte |
Viktiga egenskaper och detaljer
Paketet kan konfigureras med Grundfos SQE 1-110, SQE 2-55, SQE 2-70, SQE 2-85 eller SQE 2-100. Underlaget redovisar märkströmmarna 4,1, 5,3, 6,0, 6,2 och 7,7 A, men kopplingen till respektive pumpmodell behöver verifieras.
Borrtopp kan väljas för 125, 139, 168 eller 194 mm. Därutöver ingår en enkeladapter G25 samt fyra plaströrskopplingar för PEM 32-slang, inklusive stödhylsor.
Elkabel i anpassad längd, eltejp och krympskarv till kabeln ingår. Exakt kabelutförande och kabellängd ska kontrolleras mot vald paketvariant och pumpens planerade monteringsdjup.
Dokumenterade funktioner och fördelar
Genom att samla pump, kablage, borrtopp, tank och anslutningsdelar i ett paket minskar behovet av att välja varje huvudkomponent separat. Komponenterna måste ändå kontrolleras mot den aktuella brunnen och installationen.
Trycktanken ger vattenlagring och bidrar till att hantera tryckförändringar. Rördelssatsen omfattar manometer, tryckströmbrytare, kulventil G25 och säkerhetsventil.
Produktunderlaget anger att materialvalet uppfyller Boverkets normer. Vilka specifika bestämmelser eller regelutgåvor som avses framgår inte och behöver verifieras vid projekteringskrav.
Installation, innehåll och viktig information
Paketet är avsett för en nyborrad brunn och kan väljas för pumpdjup på 20–100 m. Brunnens djup, vattennivå, tillrinning och beräknade driftpunkt ska kontrolleras innan pumpmodell väljs.
PEM-slang ingår inte och behöver beställas separat. De medföljande plaströrskopplingarna och stödhylsorna är avsedda för PEM 32-slang.
Borrtopp väljs i dimension 125, 139, 168 eller 194 mm. Valet ska anpassas till brunnens foderrör och den aktuella brunnskonstruktionen.
Elkabel i anpassad längd, eltejp och krympskarv ingår. Elektrisk anslutning och kabelskarvning ska utföras enligt produktanvisningarna och gällande krav.
Den vertikala trycktanken rymmer 60 liter och levereras med rördelssats. Satsen omfattar manometer, tryckströmbrytare, kulventil G25 och säkerhetsventil.
Den angivna effekten på 230 kW har inte använts eftersom uppgiften framstår som felaktig eller felplacerad. Exakt motoreffekt, märkström och övriga pumpdata ska verifieras för vald SQE-modell.
Ytterligare information
| Pumpdjup | 20Meter, 30Meter, 40Meter, 50Meter, 60Meter, 70Meter, 80Meter, 90Meter, 100Meter |
|---|---|
| Modell | SQE1-110, SQE2-55, SQE2-70, SQE2-85, SQE2-100 |
| Fas | 1 |
| Effekt | 230kW |
| Märkström | 4,1A, 5,3A, 6,0A, 6,2A, 7,7A |
