Viktiga egenskaper och detaljer

Pumppaketet finns i två pumpmodeller: SQE 2-55 och SQE 2-85. Modellerna erbjuds med 40 eller 60 meter kabel samt en motoreffekt på 0,7 eller 1,15 kW beroende på valt utförande.

Samtliga varianter är avsedda för 1-fas 230 V. Pumpen är tillverkad i rostfritt stål och har en tryckanslutning med dimensionen Rp32, även angiven som Rp 1 1/4″.

Dokumenterade funktioner och fördelar

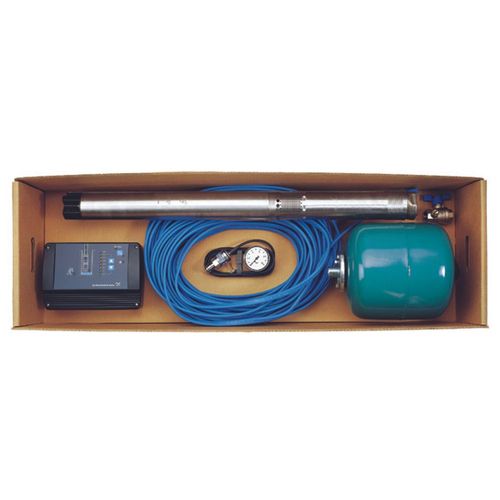

Paketet innehåller de centrala komponenterna för pumpning och konstanttrycksreglering: SQE-pump, kabel, kontrollbox CU301, tryckbehållare, trycksensor, kulventil och manometer.

Den medföljande GT-H-tryckbehållaren har en volym på 8 liter. Trycksensorn har mätområdet 0–6 bar, medan manometern har mätområdet 0–10 bar. Det ingår även 20 kabelklammor för installationen.

Installation, innehåll och viktig information

Installationens pumpmodell och kabellängd ska väljas efter brunnens förutsättningar och avståndet till anslutningspunkten. Paketet finns med 40 eller 60 meter kabel.

Pumpen och konstanttrycksregleringen är avsedda för 1-fas 230 V. Elektrisk installation ska utföras enligt gällande elregler och produktens installationsanvisningar.

Kontrollbox CU301, GT-H-tryckbehållare på 8 liter och trycksensor 0–6 bar ingår i konstanttryckspaketet. Komponenterna används tillsammans för reglering av pumpens drift.

Paketet levereras även med kulventil och en manometer med mätområdet 0–10 bar. Manometern används för att avläsa trycket i den färdiga installationen.

Tjugo kabelklammor ingår för montering och fixering av kabeln. Kabel och övriga ledningar ska monteras enligt installationsanvisningarna för den valda pumpvarianten.

Tryckanslutningen är Rp32, även angiven som Rp 1 1/4″. Kontrollera anslutningsdimension, pumpmodell, effekt och kabellängd före installation.
