Viktiga egenskaper och detaljer

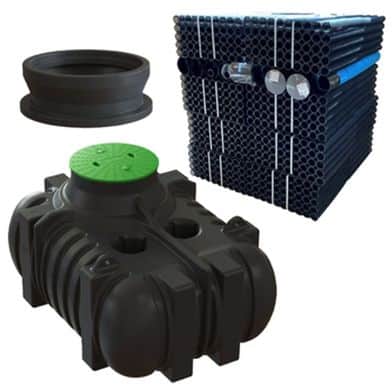

VOTEC-paketet kombinerar en slamavskiljare med åtta biomoduler och komponenter för att bygga en infiltrationsbädd. Slamavskiljarens våtvolym är 2 200 liter och utförandet är avsett för BDT+KL från ett hushåll.

Den medföljande förhöjningsstosen är 250 mm. Avståndet från slamavskiljarens inlopp till marknivån är 832 mm, vilket behöver beaktas vid planering av ledningsnivå, schakt och installationsdjup.

Dokumenterade funktioner och fördelar

Infiltrationsdelen använder åtta biomoduler, ett fördelningsrör och åtta spridarrör. Det ger en sammanhållen systemlösning där avloppsvattnet fördelas vidare till biomodulerna efter slamavskiljningen.

Paketet innehåller även de angivna kopplings- och installationsdelarna, däribland böj, skarvmuffar, ventilationshuv och fiberduk. En installationsmanual för infiltrationsbäddar medföljer.

Installation, innehåll och viktig information

Leveransen innehåller en slamavskiljare med volymklassen 2,2 m³ och en angiven våtvolym på 2 200 liter. Slamavskiljaren är tillverkad av PE och avsedd för BDT+KL från ett hushåll.

En förhöjningsstos på 250 mm ingår i paketet. Avståndet från inloppet till marknivån är 832 mm och ska beaktas vid planering av inkommande ledning och färdig marknivå.

Infiltrationsdelen består av åtta biomoduler, ett fördelningsrör på 1,25 m samt åtta spridarrör på 1,25 m vardera. Delarna ingår i paketets modulbaserade infiltrationssystem.

Paketet innehåller dessutom en 90° böj, sju skarvmuffar, en ventilationshuv och en fiberduk med måtten 12 × 1,65 m. En installationsmanual för infiltrationsbäddar medföljer.

Maximalt nedgrävningsdjup från marknivån till slamavskiljarens ovankant är 2 000 mm. Maximalt nedgrävningsdjup från marknivån till avskiljarens botten är 2 900 mm.

Kontrollera före installation att infiltration är lämplig och tillåten på fastigheten. Anläggningens placering och utförande ska anpassas till markförhållanden, grundvattennivå och de krav som gäller för det enskilda avloppet.
