Beskrivning
Om produkten

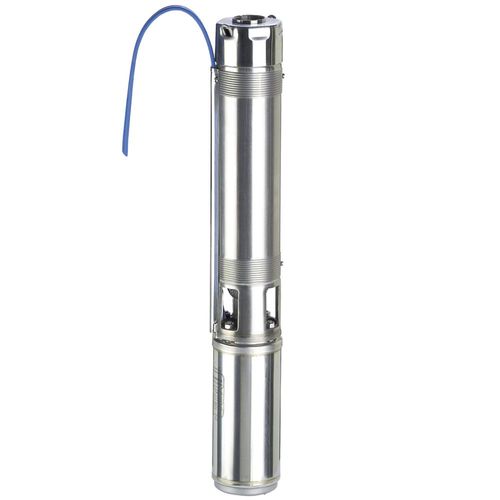

Wilo TWU 4 EM-C är en serie dränkbara 4-tums djupbrunnspumpar för uppfordring och distribution av råvatten från borrade brunnar. Pumpen är konstruerad för nedsänkt drift och ansluts till ett enfasnät med 1 × 230 V.
Serien finns i två utföranden med motoreffekt på 0,37 respektive 0,55 kW. Varianterna har olika tryck och totalhöjd och ska väljas utifrån brunnens och vattenanläggningens förutsättningar.
Pumpens tryckanslutning är G32. Materialet anges som rostfritt stål och Noryl.
Funktioner och praktisk användning
Wilo TWU 4 EM-C installeras nedsänkt i ett kompatibelt borrhål. Pumpen används för att transportera råvatten från brunnen till en ansluten vattenförsörjnings- eller vattenbehandlingsanläggning.
De två varianterna har angivna tryck på 3,6 respektive 7,5 bar. Deras totalhöjder är 566 respektive 589 mm.
Underlaget anger ett maximalt djup på 200 m. Pumpens verkliga arbetspunkt påverkas även av vattennivå, önskat flöde, total uppfordringshöjd och tryckförluster i ledningssystemet.
När produkten passar bäst
Wilo TWU 4 EM-C passar installationer där råvatten ska hämtas från en borrad brunn och en dränkbar 4-tumspump för 230 V enfasanslutning behövs.
Pumpserien är relevant för anläggningar där en kompakt pump med G32-anslutning och verifierad kapacitet på 3,6 eller 7,5 bar motsvarar systemets krav.
Produkten är inte ett komplett pumppaket. Motorkabel, upphängning, elektriskt skydd, tryckstyrning och övriga installationskomponenter behöver därför kontrolleras separat.
Snabbfakta
| Egenskap | Uppgift |
|---|---|
| Varumärke | Wilo |
| Produktserie | TWU 4 EM-C |
| Produkttyp | Dränkbar djupbrunnspump |
| Pumpstorlek | 4″ |
| Användningsområde | Uppfordring och distribution av råvatten från borrad brunn |
| Spänning | 1 × 230 V |
| Faser | 1-fas |
| Motoreffekter | 0,37 och 0,55 kW |
| Angivna tryck | 3,6 och 7,5 bar |
| Totalhöjd | 566 eller 589 mm |
| Angivet maximalt djup | 200 m |
| Tryckanslutning | G32 |
| Material | Rostfritt stål och Noryl |
| Komplett pumppaket | Nej |
| Maximalt flöde | Uppgift saknas |
| Leveransinnehåll | Uppgift saknas |
Viktiga egenskaper och detaljer
Pumpserien omfattar två varianter. I underlagets ordning motsvarar 0,37 kW ett angivet tryck på 3,6 bar och en totalhöjd på 566 mm. Varianten på 0,55 kW motsvarar 7,5 bar och 589 mm.
Båda varianterna är avsedda för 1 × 230 V och har G32-anslutning. Dimensionen på tryckledningen och anslutande kopplingar ska anpassas efter G32-anslutningen och anläggningens driftförhållanden.
Materialet anges som rostfritt stål och Noryl. Underlaget specificerar inte vilka enskilda komponenter som är tillverkade av respektive material.
Maximalt flöde anges inte. Pumpen ska därför väljas med hjälp av den modellunika pumpkurvan och inte enbart efter effekt, tryck eller angivet maxdjup.
Dokumenterade funktioner och fördelar
Den dränksäkra konstruktionen gör pumpen avsedd för nedsänkt installation i en borrad brunn. Borrhålets invändiga diameter och fria passage måste passa pumpens fullständiga yttermått.
De två effektalternativen gör det möjligt att välja utförande efter anläggningens tryckbehov. Den verkliga kapaciteten beror på den valda pumpens arbetspunkt.
Enfasanslutningen på 230 V gör pumpserien relevant för installationer där trefasanslutning inte finns eller inte ska användas. Den elektriska installationen ska anpassas efter pumpens märkdata.
Kombinationen av rostfritt stål och Noryl används i pumpens konstruktion. Materialens exakta placering och kvalitet behöver kontrolleras i dokumentationen för den valda varianten.
Installation, innehåll och viktig information
Pumpen ska installeras nedsänkt i ett kompatibelt borrhål. Borrhålets invändiga diameter, rakhet, djup och fria passage måste kontrolleras mot den valda pumpens fullständiga mått.
Dimensioneringen ska baseras på brunnens kapacitet, dynamiska vattennivå och önskat vattenflöde. Total uppfordringshöjd och ledningssystemets tryckförluster ska ingå i beräkningen.
Pumpserien är avsedd för 1 × 230 V. Elanslutning, skyddsjordning, kabeldimensionering och driftsättning ska utföras enligt pumpens märkdata och gällande installationskrav.
Tryckanslutningen är G32. Tryckledning, kopplingar och eventuella övergångar ska vara kompatibla med anslutningen och dimensionerade för systemets verifierade flöde och arbetstryck.
Produkten anges inte vara ett komplett pumppaket. Kontrollera om motorkabel, kabelskarv, upphängning, elektriskt skydd, tryckstyrning och andra installationskomponenter behöver beställas separat.
Kontrollera exakt variant, pumpkurva, fullständiga mått och leveransinnehåll före beställning. Det angivna maxdjupet på 200 m ska inte användas som enda dimensioneringsunderlag.
