Beskrivning
Om produkten

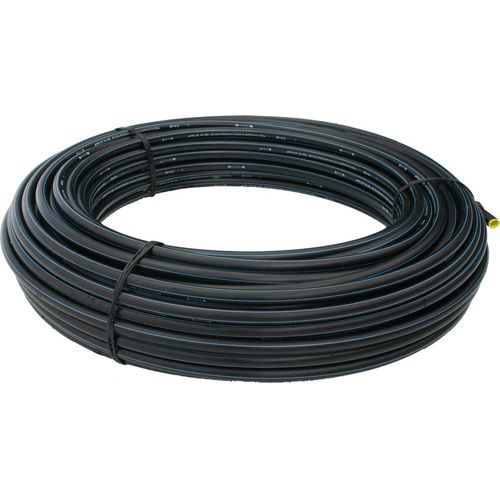

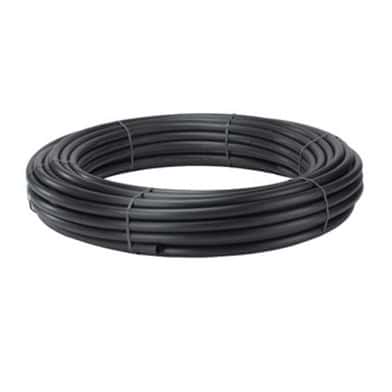

PEM-rör PN8 40 × 2,4 mm är ett svart markkollektorrör av PE80-polyeten för jordvärme, markvärme och andra markförlagda kollektorsystem. Det används som en del av kollektorslingan som överför energi mellan marken och värmesystemet.
Röret har 40 mm utvändig diameter och 2,4 mm godstjocklek. Det är klassificerat som SDR17 och har tryckklass PN8, vilket motsvarar ett nominellt tryck på 8 bar.
Den aktuella produktvarianten levereras i en sammanhängande längd på 200 m. Längden gör röret användbart vid installationer där en 200 meter lång kollektorslang ingår i den projekterade lösningen.
Funktioner och praktisk användning
PE80-polyeten kombinerar flexibilitet med beständighet mot korrosion. Rörets flexibla konstruktion förenklar transport, hantering och förläggning jämfört med styva rörsektioner, särskilt när kollektorslingan behöver följa en planerad sträckning i marken.
Röret kan användas vid installation av nya jordvärme- och markvärmesystem eller vid komplettering av en befintlig anläggning. Dimensionen, tryckklassen och rörlängden måste alltid stämmas av mot anläggningens projektering och övriga komponenter.
Den sammanhängande längden minskar behovet av skarvar längs den aktuella rörsträckan. Eventuella anslutningar och övergångar ska vara avsedda för dimensionen 40 mm samt för systemets användningsområde.
När produkten passar bäst
Produkten passar markförlagda kollektorsystem där projekteringen anger PEM-rör eller markkollektorrör av PE80 med dimensionen 40 × 2,4 mm, SDR17 och tryckklass PN8.
Den är avsedd för installationer där flexibilitet vid utläggning är viktig och där ett korrosionsbeständigt rörmaterial efterfrågas. Produkten kan användas för både jordvärme och markvärme när dess tekniska egenskaper motsvarar kraven i den aktuella anläggningen.
Röret ska väljas utifrån systemets totala dimensionering. Rätt rörlängd påverkas bland annat av anläggningens projektering och den planerade utformningen av kollektorslingan.
Snabbfakta
| Egenskap | Uppgift |
|---|---|
| Produkttyp | PEM-rör och markkollektor |
| Användningsområde | Jordvärme, markvärme och markförlagda kollektorsystem |
| Material | PE80-polyeten |
| Utvändig diameter | 40 mm |
| Godstjocklek | 2,4 mm |
| Dimension | 40 × 2,4 mm |
| Tryckklass | PN8, nominellt 8 bar |
| Dimensioneringsklass | SDR17 |
| Längd | 200 m |
| Färg | Svart |
Viktiga egenskaper och detaljer
Markkollektorröret är tillverkat av svart PE80-polyeten. Materialet påverkas inte av korrosion på samma sätt som metalliska rör och ger samtidigt den flexibilitet som behövs vid utläggning av längre kollektorslingor.
Dimensionen är 40 × 2,4 mm, vilket innebär 40 mm utvändig diameter och 2,4 mm godstjocklek. Röret har dimensioneringsklass SDR17 och är klassificerat som PN8 med ett nominellt tryck på 8 bar.
Denna variant levereras i 200 m längd. Produktens dimension, tryckklass och längd ska alltid kontrolleras mot projekteringen innan beställning och installation.
Dokumenterade funktioner och fördelar
- För jordvärme och markvärme: avsett för användning i markförlagda kollektorsystem.
- PE80-polyeten: ett flexibelt och korrosionsbeständigt rörmaterial.
- Dimension 40 × 2,4 mm: 40 mm utvändig diameter och 2,4 mm godstjocklek.
- Tryckklass PN8: motsvarar ett nominellt tryck på 8 bar.
- Dimensioneringsklass SDR17: tydligt angiven klassning för produktvarianten.
- Längd 200 m: levereras som en sammanhängande rörlängd för markförläggning.
- Flexibel konstruktion: förenklar hantering och utläggning längs den planerade kollektorslingan.
- För nya och befintliga system: kan användas vid nyinstallation eller komplettering när egenskaperna motsvarar systemets krav.
Installation, innehåll och viktig information
Röret är avsett för förläggning i mark som en del av ett projekterat jordvärme-, markvärme- eller markkollektorsystem. Rördimension och total kollektorlängd ska bestämmas utifrån den aktuella anläggningens projektering.
Kontrollera före installation att dimensionen 40 × 2,4 mm, dimensioneringsklassen SDR17 och tryckklassen PN8 är kompatibla med systemets anslutningar, kopplingar och övriga komponenter.
Produktvarianten omfattar ett svart PEM-rör av PE80 med en angiven längd på 200 m. Kopplingar, fördelare, brinevätska och andra installationskomponenter är inte angivna som inkluderade.
Röret ska transporteras, hanteras och förläggas så att repor, klämskador, kraftiga veck och annan otillåten mekanisk påverkan undviks. Följ projektets installationsanvisningar och tillämpliga krav för markförläggningen.
Kopplingar, anslutningar och övergångar ska vara avsedda för 40 mm PEM-rör och för den aktuella användningen. Anslutningarnas täthet och systemets funktion ska kontrolleras innan installationen täcks eller tas i drift.
Fyllning, provning och driftsättning ska utföras enligt det projekterade systemets krav. Produkten ska inte väljas enbart utifrån längd, eftersom markförhållanden och anläggningens dimensionering påverkar den slutliga lösningen.
