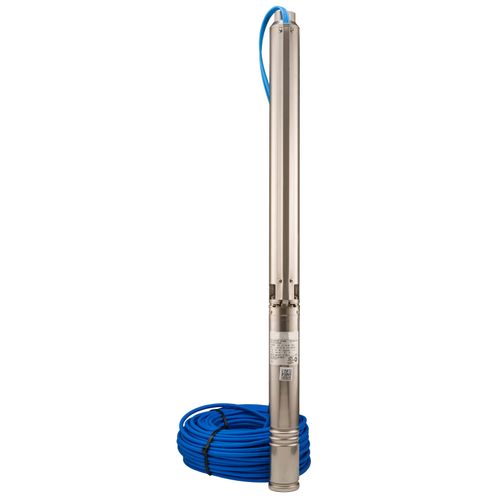

Debe pumppaket 3″ blåkabel med skydd 3x400V
3-fas DB3-pumppaket för smala djupborrade brunnar
Debe DB3 är ett 3-tums pumppaket för vattenförsörjning från djupborrade brunnar. Paketet är avsett för 3×400 V och levereras med motorskydd samt dricksvattengodkänd blåkabel i 30, 40, 60, 70, 80, 90 eller 100 m, beroende på valt utförande. Pumpen har 76 mm diameter, DN 32-anslutning, rostfritt pumphölje, flytande pumphjul, inbyggd backventil och överhettningsskydd.
12 745 Kr - 15 416 Kr
Från 12 745 Kr
Normal leveranstid 2-5 arbetsdagar
Kategorier
Varumärke
Har du frågor eller funderingar?
Hör gärna av dig till så hjälper jag till
Har du frågor eller funderingar?
Hör gärna av dig till så hjälper jag till
Beskrivning
Om produkten
Debe DB3 är ett 3-tums pumppaket för vattenförsörjning från djupborrade brunnar. Det här utförandet är avsett för 3×400 V och levereras enligt produktbenämningen med motorskydd och dricksvattengodkänd blåkabel.
Pumpens ytterdiameter är 76 mm. Det smala utförandet gör pumpen lämplig för borrhål där installationsutrymmet är begränsat och vid byte av en befintlig 3-tums djupbrunnspump.
Pumppaketet finns med blåkabel i 30, 40, 60, 70, 80, 90 eller 100 m. Pumpen är svenskmonterad och provkörd och levereras med 2 års garanti.
Funktioner och praktisk användning
Debe DB3 används för att pumpa vatten från en djupborrad brunn till exempelvis ett tryckkärl och vidare till fastighetens vatteninstallation. Pumpen ansluts till tryckledningen via DN 32-anslutningen.
Pumphöljet och axeln är tillverkade av rostfritt stål. Motormaterialet anges som SS2333. Pumpen har flytande pumphjul som beskrivs som tillverkade av polykarbonat, medan materialuppgiften även anges som Noryl.
Pumpen har en inbyggd backventil som begränsar återströmning när pumpen stannar. Den är även försedd med överhettningsskydd.
Den tekniska informationen anger att motorskydd krävs för 3×400 V-pumpen. Det aktuella pumppaketet anges levereras med skydd, medan separat startskåp inte krävs.
DB3-serien omfattar flera pumpmodeller med olika motoreffekt, märkström, bygglängd och maximal uppfordringshöjd. Rätt modell ska väljas efter installationens driftförhållanden.
När produkten passar bäst
Debe DB3 passar när en smal 3-fas djupbrunnspump behövs i en anläggning med 3×400 V och 50 Hz. Diameter på 76 mm gör pumpen särskilt relevant för smala borrhål och vid utbyte av en befintlig 3-tums pump.
Pumppaketet passar även installationer där en längre dricksvattengodkänd kabel behövs. Tillgängliga kabellängder är 30, 40, 60, 70, 80, 90 och 100 m.
Rätt pumpmodell väljs utifrån önskat vattenflöde och total uppfordringshöjd. Beräkningen ska omfatta vertikal lyfthöjd, önskat arbetstryck och tryckförluster i installationen.
Brunnens tillrinning och dynamiska vattennivå måste också beaktas. Pumpens kapacitet ska anpassas efter hur mycket vatten brunnen kan leverera.
Snabbfakta
| Egenskap | Uppgift |
|---|---|
| Produktserie | Debe DB3 |
| Produkttyp | 3-tums djupbrunnspump med skydd |
| Spänning | 3×400 V |
| Frekvens | 50 Hz |
| Diameter | 76 mm |
| Anslutning | DN 32 |
| Kabellängder | 30, 40, 60, 70, 80, 90 eller 100 m |
| Kabeldimension | 4×1,5 mm² |
| Kabeltyp | Dricksvattengodkänd blåkabel |
| Maximalt flöde | 48 l/min, angivet för serien |
| Pumphölje | Rostfritt stål |
| Inbyggd backventil | Ja |
| Överhettningsskydd | Ja |
| Motorskydd krävs | Ja |
| Startskåp krävs | Nej |
| Garanti | 2 år |
Viktiga egenskaper och detaljer
Debe DB3 har en ytterdiameter på 76 mm och tillhör kategorin 3-tums djupbrunnspumpar. Borrhålets fria diameter måste kontrolleras så att pumpen och kabeln kan installeras utan att skadas eller fastna.
Pumpens anslutning är DN 32. Tryckledning, kopplingar och ventiler behöver väljas med rätt dimension och en tryckklass som motsvarar anläggningens högsta möjliga tryck.
Pumphöljet och axeln är av rostfritt stål. Pumpen har flytande pumphjul, inbyggd backventil och överhettningsskydd. IP-klassen anges som IP58 och varvtalet som 2 850 RPM.
Serien omfattar motoreffekterna 0,37, 0,55 och 0,75 kW. Maximal uppfordringshöjd anges som 62, 86 eller 117 m och märkström som 2,0, 2,1 eller 2,5 A beroende på modell.
Dokumenterade funktioner och fördelar
Det smala utförandet ger möjlighet till installation i borrhål där en pump med större diameter inte är lämplig. Pumpen kan även vara aktuell vid byte av en äldre 3-tums djupbrunnspump.
Den dricksvattengodkända blåkabeln finns i sju längder: 30, 40, 60, 70, 80, 90 och 100 m. Kabellängden kan därmed väljas utifrån brunnens installationsdjup.
Den inbyggda backventilen begränsar att vatten rinner tillbaka genom pumpen när den stannar. Överhettningsskyddet skyddar motorn vid för hög temperatur enligt pumpens skyddsfunktion.
Det maximala flödet anges till 48 l/min för serien. Det verkliga flödet bestäms av pumpmodell, uppfordringshöjd, arbetstryck och installationens tryckförluster.
Installation, innehåll och viktig information
Kontrollera borrhålets fria diameter innan pumpen installeras. Pumpens diameter är 76 mm, och det måste finnas tillräcklig frigång för pump, elkabel och övriga installationsdelar.
Pumpen är avsedd för 3×400 V och 50 Hz. Elektrisk anslutning och installation av motorskydd ska utföras enligt produktens anvisningar och gällande krav.
Pumppaketet erbjuds med 30, 40, 60, 70, 80, 90 eller 100 m dricksvattengodkänd blåkabel. Den angivna kabeldimensionen är 4×1,5 mm².
Motorskydd krävs enligt den tekniska specifikationen och anges ingå i detta pumppaket. Motorskyddets inställning ska motsvara märkströmmen för den valda pumpmotorn.
Tryckledningen ansluts till pumpens DN 32-anslutning. Ledning, kopplingar och ventiler ska dimensioneras efter anläggningens flöde, tryck och totala uppfordringshöjd.
Pumpen är svenskmonterad och provkörd och omfattas av 2 års garanti. Exakt pumpmodell, pumpkurva och motorskyddsdata ska kontrolleras före beställning och installation.
Ytterligare information
| Material pumphjul | Noryl |
|---|---|
| Material pumphölje | Rostfritt stål |
| Materialmotor | SS2333 |
| Axel | Rostfritt stål |
| Anslutning/DN | 32 |
| Motoreffekt (kW) | 0.37, 0.55, 0.75, 0.75, 0.75, 0.75 |
| Hmax (m) | 62, 86, 117, 117, 117, 117 |
| Qmax (l/min) | 48 |
| Byggmått (mm) | 923, 1055, 1251, 1251, 1251, 1251 |
| Frekvens (Hz) | 50 |
| Frekvens max (Hz) | 50 |
| Frekvens min (Hz) | 50 |
| Spänning (V) | 3×400 |
| Märkström (A) | 2, 2.1, 2.5, 2.5, 2.5, 2.5 |
| Motorskydd krävs | Ja |
| Varvtal (RPM) | 2850 |
| IP-klass | 58 |
| Inbyggd backventil | Ja |
| Diameter (mm) | 76 |
| Startskåp krävs | Nej |
| Längd kabel | 30, 40, 60, 70, 80, 90, 100 |
| Dimension kabel | 4×1,5 |
