Beskrivning
Om produkten

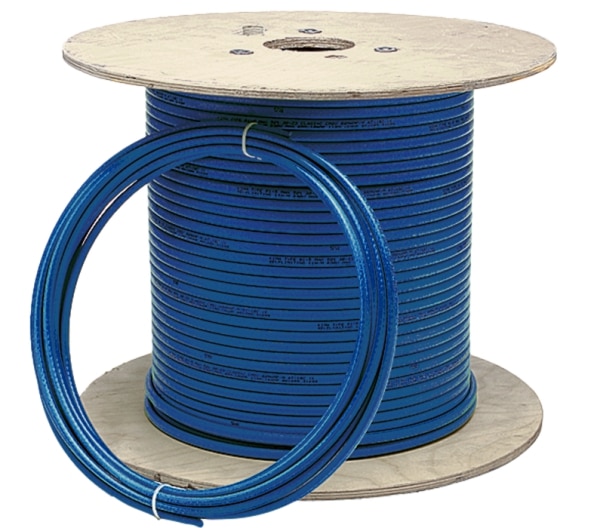

E.M.S. självbegränsande värmekabel används för att frostskydda vattenledningar. Kabeln kan förläggas både invändigt och utvändigt och levereras som metervara eller på trumma om 300 m. Den parallellresistiva kabeln kan kapas till önskad längd inom angivna installationsgränser.
Funktioner och praktisk användning
Vid +5 °C anges effekten till 11 W/m vid montage utanpå röret och 22 W/m vid montage inuti röret. Effekterna gäller respektive förläggningssätt och ska inte användas som utbytbara värden.
Trots det självbegränsande utförandet ska reglering ske med termostat och givare placerad på röret. Enligt produktunderlaget ska kabeln endast kopplas in när frysrisk föreligger, när rörets temperatur understiger +5 °C.
När produkten passar bäst
Kabeln används för frostskydd av vattenledningar där längden behöver anpassas till installationen. Den anges som livsmedelsgodkänd i produktunderlaget och kan förläggas invändigt i vattenledningen. Vid utomhusinstallation ska vattenröret isoleras.
Snabbfakta
| Uppgift | Värde enligt produktunderlaget |
|---|---|
| Varumärke | E.M.S. |
| Utförande | Självbegränsande, parallellresistiv värmekabel |
| Leveransalternativ | Metervara eller trumma 300 m |
| Användning | Frostskydd av vattenledningar |
| Effekt vid +5 °C, utanpå rör | 11 W/m |
| Effekt vid +5 °C, inuti rör | 22 W/m |
| Spänning | 1 × 230 V |
| Minsta bockradie | 35 mm |
| Livsmedelsgodkänd | Ja, enligt produktunderlaget |
| Maximal längd, invändigt montage | 60 m |
| Maximal längd, utvändigt montage | 100 m |
| Lägsta temperatur för spänningssättning | 0 °C |
| Säkringskarakteristik | C |
| Jordfelsbrytare | Högst 30 mA märkutlösningsström |
Viktiga egenskaper och detaljer
Kabeln ansluts till 1 × 230 V och har en minsta bockradie på 35 mm. Maximal installationslängd är 60 m vid invändigt montage och 100 m vid utvändigt montage. Trummans längd på 300 m är en leveransmängd, inte en tillåten sammanhängande installationslängd.
Dokumenterade funktioner och fördelar
Den parallellresistiva konstruktionen gör att kabeln kan kapas till önskad längd inom installationsgränserna. Möjligheten till invändigt och utvändigt montage ger två förläggningsalternativ för frostskydd av vattenledningar.
Metervara och trumma om 300 m är alternativa leveransutföranden för samma produkt. Kraven på temperaturreglering, jordfelsbrytare och installation gäller oavsett leveransalternativ.
Installation, innehåll och viktig information
Värmekabeln ska monteras och anslutas av behörig elinstallatör. Den ska alltid anslutas till jordfelsbrytare med högst 30 mA märkutlösningsström.
Reglering ska ske med termostat och givare placerad på röret. Kabeln ska endast kopplas in vid frysrisk, när temperaturen på röret understiger +5 °C.
Lägsta temperatur för spänningssättning är 0 °C. Säkring med C-karakteristik ska användas; någon märkström för säkringen anges inte i det tillhandahållna underlaget.
Kabeln kan kapas till önskad längd, men installationen får vara högst 60 m vid invändigt montage och 100 m vid utvändigt montage. Minsta bockradie är 35 mm.
Vid installation av vattenledning utomhus ska röret isoleras. Kabeln anges som livsmedelsgodkänd, men underlaget specificerar inte något certifikat eller någon godkännandestandard.
Välj mellan metervara och trumma om 300 m. Underlaget anger inte att termostat, givare, jordfelsbrytare, kabelgenomföring eller anslutnings- och avslutningsmaterial ingår.
