Beskrivning
Om produkten

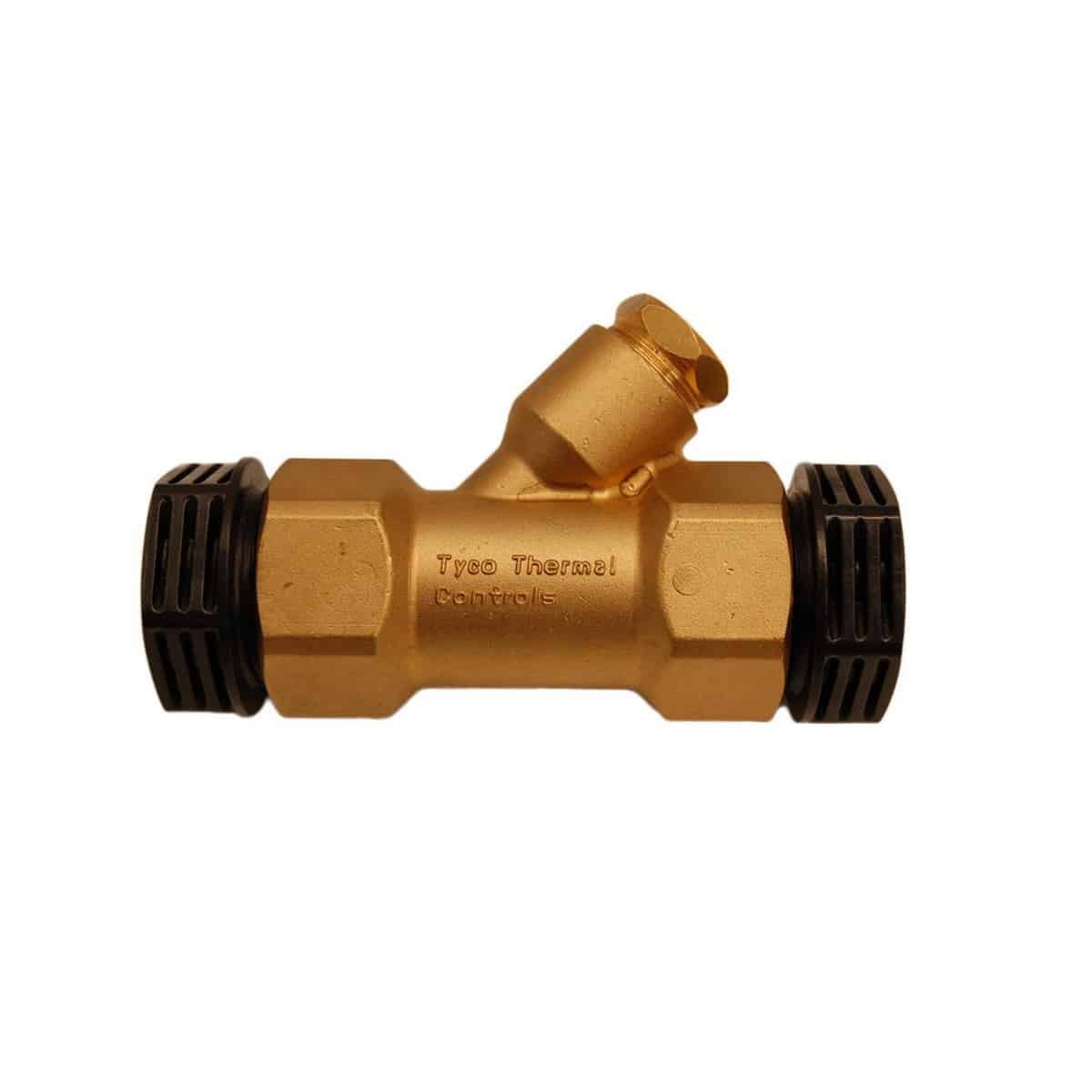

Y-kopplingen används för att föra in värmekabel i vattenrör. Den är utformad som ett Y-stycke med fast vinkel på 45° och finns i dimensionerna 25 och 32 mm. En vattentät konisk genomföring ingår.
Funktioner och praktisk användning
Den koniska packningen är slitsad för att underlätta monteringen på värmekabeln. Genomföringen tätar där kabeln förs in i vattenröret. Kopplingen är konstruerad för vattentryck upp till 16 bar.
När produkten passar bäst
Kopplingen används vid installationer där värmekabeln ska placeras inuti vattenröret. Hus och mutter är av mässing CW626N, som enligt produktunderlaget är lämplig för tappvatteninstallationer. Välj mellan dimensionerna 25 och 32 mm utifrån installationens anslutning.
Snabbfakta
| Uppgift | Värde |
|---|---|
| Produkttyp | Y-koppling för värmekabel |
| Modell/utförande | Y-stycke |
| Dimensioner | 25 mm eller 32 mm |
| Vinkel | 45° |
| Justerbar vinkel | Nej |
| Material i hus och mutter | Mässing CW626N |
| Maximalt vattentryck | 16 bar |
| Genomföring | Vattentät, konisk |
| Packning | Slitsad |
| Medföljande innehåll | Konisk genomföring och smörjmedel |
Viktiga egenskaper och detaljer
Y-styckets vinkel är 45° och kan inte justeras. Hus och mutter är tillverkade av mässing CW626N. Den koniska genomföringen är enligt produktunderlaget testad för tryck upp till 16 bar.
Dokumenterade funktioner och fördelar
Den slitsade packningen underlättar monteringen på värmekabeln. Medföljande smörjmedel används på låsmuttern och mässingshusets koniska insida. Smörjningen av dessa ytor anges vara avgörande för produktens prestanda.
Installation, innehåll och viktig information
Kopplingen används när värmekabel ska föras in i ett vattenrör. Den har en fast vinkel på 45°, vilket behöver beaktas vid placering och montering.
Produkten finns i dimensionerna 25 och 32 mm. Kontrollera vilken dimension som motsvarar installationens anslutning innan du väljer variant.
En vattentät konisk genomföring ingår. Den koniska packningen är slitsad för att underlätta monteringen på värmekabeln.
Smörjmedel medföljer i förpackningen och ska användas vid monteringen. Smörj låsmuttern och mässingshusets koniska insida, eftersom detta är avgörande för produktens prestanda.
Kopplingen är konstruerad för ett maximalt vattentryck på 16 bar. Den medföljande koniska genomföringen anges vara testad för tryck upp till samma nivå.
Hus och mutter är av mässing CW626N, lämplig för tappvatteninstallationer. Underlaget anger inga specifika kompatibla kabelmodeller eller kabelmått, så dessa behöver kontrolleras separat.
