Tillbehör E.M.S värmekabel
Välj tillbehör till E.M.S värmekabel: termostat med givare, jordfelsbrytare, förskruvning, anslutningsrör, 3-vägskoppling eller monteringssats.
141 Kr - 1 651 Kr
Från 141 Kr
Normal leveranstid 2-5 arbetsdagar
Kategorier
Varumärke
Har du frågor eller funderingar?
Hör gärna av dig till så hjälper jag till
Har du frågor eller funderingar?
Hör gärna av dig till så hjälper jag till
Beskrivning
Om produkten

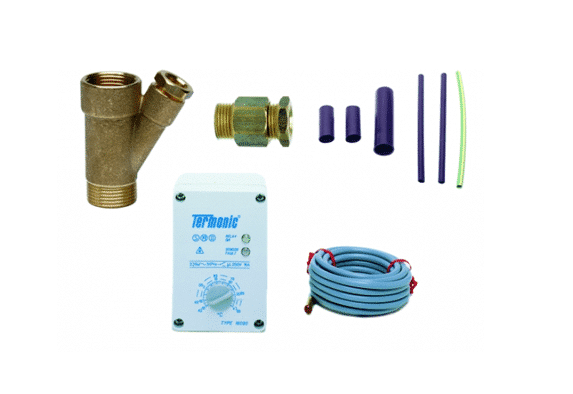

Tillbehör E.M.S värmekabel omfattar flera valbara produkter för temperaturstyrning, anslutning och montering. Sortimentet innehåller termostat med givare, jordfelsbrytare, förskruvning, anslutningsrör, 3-vägskoppling och monteringssats. Tillbehören är separata modellalternativ, inte ett gemensamt paket.
Funktioner och praktisk användning
Termostaten är elektronisk och har ett förinställt temperaturområde på −15 till +40 °C. Kopplingsdifferensen, även kallad hysteres, kan ställas mellan 1 och 10 K. Temperaturavkänningen sker med en polaritetsoberoende PTC-givare med 3 m givarledning.
Förskruvningen används vid införing av värmekabel i rör. Monteringssatsen avser parallellresistiv värmekabel och har en separat monteringsanvisning för kabelns anslutningsände och avslutning.
När produkten passar bäst
Välj termostat med givare när installationen behöver temperaturstyrning. Enligt underlaget är termostaten avsedd för värmekabelanläggningar inom- och utomhus samt för kylanläggningar, klimatanläggningar och frysskyddsövervakning.
Övriga tillbehör väljs efter installationens anslutning och kabeltyp. Beteckningarna R25 och PEM 32 avser specifika tillbehör och ska inte tolkas som gemensamma anslutningsmått för samtliga varianter.
Snabbfakta
| Uppgift | Värde eller tillhörande variant |
|---|---|
| Produktgrupp | Tillbehör E.M.S värmekabel |
| Modellalternativ enligt underlaget | Termostat IP 54 med givare; Jordfelsbrytare Kpl 30mA; Förskruvning V-kabel Kombi; Anslutningsrör värmekabel R25; 3-väg kpl för värmekabel PEM 32; Monteringssats Värmek. Parallellresitiv |
| Termostatens kapslingsklass | IP54 |
| Termostatens förinställda temperaturområde | −15 till +40 °C |
| Termostatens kopplingsdifferens | 1–10 K |
| Termostatens matningsspänning | 230 V, 50/60 Hz |
| Termostatens maximala brytström | 10 A vid 250 V |
| Givare till termostaten | PTC, polaritetsoberoende |
| Givarledning | 3 m |
| Givarens kapslingsklass | IP65 |
| Termostatens mått, H × B × D | 120 × 75 × 62 mm |
Viktiga egenskaper och detaljer
Termostatens kapsling är av PVC och har kapslingsklass IP54. Givaren har separat kapslingsklass IP65 och är vattentätt ingjuten i en mässingshylsa. Termostatens angivna omgivningstemperatur är −10 till +55 °C, vilket är en annan uppgift än temperaturinställningens område.
Termostatens maximala brytström är 10 A vid 250 V. Dessa elektriska data gäller termostatvarianten och ska inte överföras till jordfelsbrytaren eller övriga tillbehör.
Dokumenterade funktioner och fördelar
Termostaten har gul lysdiod märkt ”RELAY ON” som visar reläets driftstatus. Givarövervakningen indikerar avbrott eller kortslutning i givaren med lysdioden ”SENSOR FAULT”.
Den ställbara kopplingsdifferensen gör det möjligt att anpassa temperaturregleringen. Givarens anslutningsplint är jackbar, och givaren är polaritetsoberoende.
Installation, innehåll och viktig information
Termostatvarianten levereras med givare och 3 m givarledning. Kapslingsklass IP54 gäller termostaten, medan IP65 gäller givaren. Övriga modellalternativ ska inte antas ha samma kapslingsklass eller leveransinnehåll.
Termostaten ansluts enligt kopplingsanvisningen på lockets insida. Underlaget beskriver olika anslutningar beroende på om lasten ska kopplas in vid stigande eller fallande temperatur. Elinstallationen ska utföras av någon med rätt kompetens och behörighet för arbetet.
Givarledningen kan enligt anvisningen förlängas till 50 m med installationsledning på minst 2 × 1 mm². Följ termostatens fullständiga anvisning vid förlängning och anslutning.
Vid montering av förskruvningen ska värmekabeln först skjutas in i röret. Anvisningen beskriver hur bussningen används för att skydda kabeln under arbetet. Följ monteringsbilden och åtdragningsanvisningen för den aktuella förskruvningen.
Monteringssatsen är angiven för parallellresistiv värmekabel. Anvisningen beskriver bearbetning av skyddshölje och jordfläta samt krympning av slangar och avslutningshylsa. Kontrollera att satsen är avsedd för den aktuella kabeln före montering.
Anslutningsrör värmekabel R25 och 3-väg kpl för värmekabel PEM 32 är separata alternativ. Underlaget anger inte fullständiga kompatibilitetsuppgifter för alla tillbehör. Kontrollera därför kabeltyp, anslutning och vald variant före beställning.
Ytterligare information
| Modell | Termostat IP 54 med givare, Jordfelsbrytare Kpl 30mA, Förskruvning V-kabel Kombi, Anslutningsrör värmekabel R25, 3-väg kpl för värmekabel PEM 32, Monteringssats Värmek. Parallellresitiv |
|---|
